一、 项目背景近年来染料厂在活性染料生产工艺技术上引进国际先进的膜分离技术工艺，使产品质量大幅提升；并且加强企业内部的各项管理，使废水量得到有效控制，企业得到很大的发展。同时，产生的废水组成也具有了新的特点，主要有压滤机滤液、纳滤膜透析液、地面冲洗水和其他生活污水几部分组成，废水的化学成分也由产品应市场的需求变化而变化，综合废水成分十分复杂；其压滤机滤液COD在15000-25000mg/L之间，色度在100000倍左右；纳滤膜透析液COD在800-1200mg/L之间，色度在250-300倍之间；地面冲洗水和其他生活污水混合COD在1000-1500mg/L之间，色度在5000-10000倍之间；综合废水COD在4000-8000mg/L之间，色度在50000左右。为使综合废水达到国家规定的二级排放标准之内，上海某染料厂和三达膜科技（厦门）有限公司一起合作研究，由三达膜科技（厦门）有限公司承制了该染料废水处理系统，并在该染料厂运行使用。

二、 设计概要

1、处理量按现有的纳滤设备处理量倒推，预计每天处理量为110-130立方米. (按22小时运行计)。

2、NF系统设计参数设计通量：15-20LMH; 数量32支; 折合处理量：4-5m3/hr; 浓缩倍数4-5倍, 操作压力15-18bar

3、UF系统设计参数设计通量：40-50LMH; 总的按48支设计，分4组，折合处理量5—6m3/hr。如经过混凝等预处理后，处理同样的料液，预计膜组件数量只需为设计的一半即可。

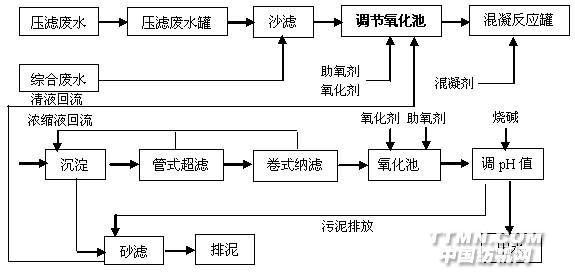

三、 主要设备部件1、轴侧2、卷式纳滤设备部件： ①、底框或可移动式轮 ②、框架 ③、低压管路 ④、高压管路 ⑤、渗透液管路 ⑥、管路连接 ⑦、膜管 四、 设备流程a) 工艺、设备流程图b) 系统说明
