张进武，诸晓东

资源瓶颈、环境压力是我国经济、社会发展长期面临的突出矛盾，我国“十一五”规划纲要明确提出了节能减排任务指标，即国内生产总值能源消耗 5年间要实现降低20％的目标，并列为重要的约束性指标，各地都在建立和完善节能减排指标体系、监测体系和考核体系¨qJ。印染业是国家实行节能减排的重点。印染是高能耗行业，大量余热散失，不仅浪费能源，而且由于目前能源紧缺、企业成本上涨，使得印染这个高能耗行业普遍认识到，只有通过节能改造和能源充分利用才是企业实现持续发展的重要保证。洗染设备中的热水用于洗染后就成了废水，但废水还有较高的温度，为了充分利用废水的热能，通过高效热交换器吸收废水中热能，转换到洁净水中，由冷水变为暖水，用这些暖水输入到热水池中，用作染整中的洗涤用水。降温后的废水通过排水管排出。余热回收技术主要是研制高效热交换器及过滤辅助设备。无锡市前洲康华染整设备厂经过几年的努力，成功开发出E．s系列污水的热能回收系统、刁系列自洁式热能回收系统。以上系统均以个性化的工作流程，对不同类型的污水，采用不同的回收装置结构，以方便热交换器中的污水剩积杂质的清除，其最高热回收效率可达80％-90％。

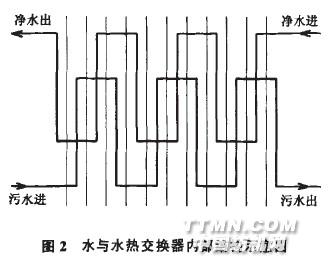

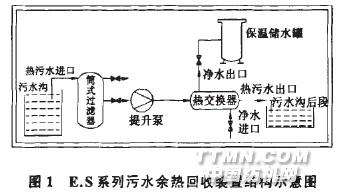

1 污水余热回收装置的结构分析E．s系列污水余热回收装置主要由连续式粗过滤、主备份精过滤、高效的水与水热交换器和一个提升水泵组成，图1为E．S系列污水余热回收装置结构示意图。E．S系列污水余热回收装置中的连续式粗过滤装置具有能简单且直接的分离较大杂质，达到最好过滤效果的特点，避免后道连续工作中经常出现换热系统阻塞。精细过滤装置由双筒式过滤器组成，具有全自动检测功能，当其中一筒堵塞时，会以主备份方式自动切换到另一备筒，并报警直到阻塞清除，确保回收系统的24 h工作特性；热交换器是一个具有高达5 000 w／m2·K传热系数的水与水热交换器，内部结构如图
