复级裂解处理沉淀池工况设计
同其它工业废水处理一样，印染废水催化裂解处理工程的沉淀池、污泥浓缩池的颗粒沉降曲线的测定是沉淀池设计的基础。在调节池前设置机械格栅用来去除大块悬浮物与漂浮物，保证管道、阀门及泵的通畅无阻。沉砂池预先除砂，防止沉淀池和配水渠道内积砂，污泥泵堵塞、磨损。为防止沉砂中夹带有机物，引起后续处理上的麻烦，常采用曝气沉砂池。一、二级沉淀池中，采用折流沉淀，安装污泥回流装置。不加混凝剂。悬浮固体及BOD的去除率如图所示。.jpg)
图6-11－SS去除率图 6-12－BOD5去除率沉淀池采用的折流沉淀，中部设有污泥回流装置。结构如图，池体采用钢筋混泥土结构。在池中心下方安装污泥浓缩回流装置。废水进水管进入池内，沿重力方向流动，经溢流堰流出。将沉降的污泥推向位于池中央的污泥坑，然后用污泥泵送出，回流入反应器。以防止污泥滞积而产生厌氧分解。池底部坡度约为1：12，向中心倾斜。沉淀池的过流率为16M3（d·m2），进人沉淀池的悬浮固形物含量为350～600mg／L，按90％去除效率计，沉淀池溢流水乘于35～60mg／L悬浮固体。沉淀后的废水直接进入过滤池。沉淀池设计参数如下：.jpg)

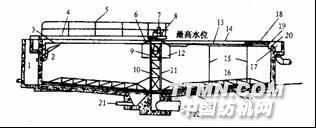

图6-13辐流式沉淀池结构图1： 水力停留时间HRT=4H 保留高度0.5M2： 有效容积V=850M33：外型尺寸20.0m×10.0m×6.0m
