工作原理

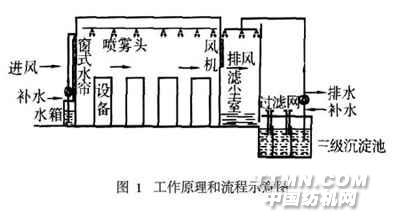

如图所示，首先利用安装在生产车间一侧的风机的排风作用，在密封的厂房空间内形成负压。外界的新鲜空气透过安装在生产车间另一侧的窗式水帘墙降温加湿后被吸入厂房形成气流，该降温加湿的气流在穿过生产车间过程中，由不同密度分布的辅助加湿喷雾弥补气流的湿度，并带走车间内的飞尘。最后，含尘的气流经过滤尘室的喷淋区，除尘后排放到室外，从而达到通风、加湿、调温、除尘的目的。 系统特点 通风作用和特点 由于风机的排风作用，新鲜空气不间断地从室外引入室内，所以能保持室内空气的新鲜。同时由于气流在厂房内基本上是横向流动，不存在死角，因此，通风效果十分明显。每台风机是由 1台 1kW的电机通过皮带传动直径 120cm的风扇排风。在生产中可根据需要，通过调节风机的使用台数来控制厂房内的通风量和气流流速。调温作用和特点 窗式水帘主要由吸湿性能好、强度高的特殊纸材料制成，波纹形的纸条经平行、多层、交错排列，形成一定密度和厚度的透气性较好的过滤网。正常使用时，用水泵将循环自来水自上而下地浸透纸条，使水帘内纸条间充满了大量挥发出的湿气。当风机运行时，密闭的厂房内产生负压，使室外常温的新鲜空气穿过多孔湿润的水帘被吸进厂房中。气流进入帘腔内时，将水帘中的湿气带走。这个过程不仅降低了气流的温度，也增加了室内空气的相对湿度。据正常使用时的实际测试，风机出口的干球温度比室外干球温度可低5~10℃。 因此可以说，新型水帘式纺织空调系统完全可以满足棉类或麻类纺织生产工艺所要求的温度条件，即夏季空气温度在 33℃以下，冬季空气温度在22℃以上。加湿作用和特点 从水帘式空调的作用原理可以看出，室外的新鲜空气穿过多孔湿润的水帘进入厂房时，不仅气流的温度有所降低，同时由于混和了大量的湿气，也会影响厂房内的相对湿度。而且水帘加湿的面积大，不受入口温湿度的影响，即使在低温条件下也可维持可靠的挥发性能。 全自动高压喷雾装置主要是

利用柱塞泵将净化处理过的水加压至5MPa，然后通过高压水管将水输送到喷嘴雾化，形成微雾喷射到整个空间，水雾在空气中吸收热量，从液态变成汽态，使空间相对湿度得到增加，并达到降低空气温度的目的。其主要性能和特点：一是喷雾粒细微至 0.005~0.010mm，呈烟雾状，加湿迅速；二是可根据生产设备的布局和产品生产工艺的需求，不同密度地安置喷雾头；三是可根据生产工艺需要，在自动控制器上设定喷雾时间和间隔时间；四是配置水源过滤器，可有效净化水源水质；五是应用高压排水技术，避免停用时管道内积水和喷嘴滴水。 通过综合调整厂房内的通风量和喷雾量，相对湿度可在 60%~90%范围内自由设定。除尘作用和特点 由窗式水帘墙进入的新鲜空气，在厂房内流动的过程中带走了飞尘，成为含尘空气。它首先要经过风扇前过滤网过滤，而后再进入滤尘室内的循环水喷淋区，将其中那些漏网的，更加细小的飞尘由密集的喷淋水冲入水池，使排放的气体达到较彻底的净化。 对棉 (麻 )类纺织生产而言，车间内的飞尘主要由飞花和粉尘组成，这些飞尘具有体积小、重量轻和密度低的特点。水帘式空调形成的横向气流很容易将这些飞尘带走，从而起到了清洁工作环境的作用。
