一、细纱的成形过程
管纱的成形要求卷绕紧密、层次清楚、不相纠缠，有利于后道工序高速退绕。管纱的卷装尺寸或容量除直接纬纱受梭子内腔尺寸限制外，应尽量增大容量，以减少细纱工序落纱和后道工序退绕时的换管次数，提高设备利用率和劳动生产率。细纱管纱都采用圆锥形交叉卷绕形式(又称短动程升降卷绕)，如图7—4—1所示，截头圆锥形的大直径，即管身的最大直径dmax(通常比钢领直径约小3mn)，小直径do就是筒管的直径。每层纱的绕纱高度h一般为46～56mm，管纱的成形角r／2为12.5º～14º。为了完成管纱的全程卷绕，每次卷绕一层纱后钢领板要有一个很小的升距m(俗称为级升)。在管底卷绕时，为了增加管纱的容量，每层纱的绕纱高度和级升均较管身部分卷绕时小。从空管卷绕开始，绕纱高度和级升由小逐层增大，直至管底卷绕完成，才转为常数h和m，即管底阶段卷绕时，h1<h2<h3<…<hn=h，m1<m2<m3<…<mn=m。为使相邻的纱层次分清，不相重叠纠缠，防止退绕时脱圈，一般钢领板向上卷绕时纱圈密些，称为卷绕层，钢领板向下卷绕时纱圈稀些，称为束缚层。这样在两层密绕纱层间有一层稀绕纱层隔开。因此，要完成纱圈的圆锥形卷绕，钢领板的运动应满足以下要求：

 (1)短动程升降，一般上升慢、下降快；
(2)钢领板每次升降后要改变方向，还应有级升；
(3)管底成形阶段绕纱高度和级升由小逐层增大；
二、FA506型细纱机的成形机构
(一) (一)     钢领板的短动程升降和成形凸轮
细纱卷绕时钢领板沿纱管轴向升降的动程为h，为了形成卷绕层与束缚层，其上升和下降的速度是不等的。在FA506型细纱机上，当钢领直径为35mm、38mm时，升降动程h为46mm选用的凸轮升降速比为1：3，常用于纺直接纬纱；当钢领直径为42mm、45mm时，升降动程为56mm，选用的凸轮升降速比为1：2，常用于纺经纱。钢领板在升降中，由于卷绕同一层纱各处直径不等，为保证等圈距圆锥形卷绕，钢领板的升降速度VR需与卷绕直径dX成反比，即
VR=Δ                                    (7-4-1)
式中：Δ——卷绕圈距；
VF——前罗拉表面速度。

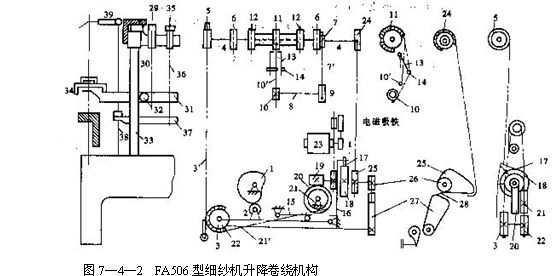

FA506型细纱机的升降卷绕机构如图7—4—2所示。成形凸轮1在车头轮系传动下匀速回转，推动成形摆臂2作上下摆动，通过摆臂左端轮3上的链条3¢拖动固装在上分配轴4上的轮5，使上分配轴4作正反向往返转动，固装在上分配轴4上的左、右钢领板牵吊轮6经牵吊杆、牵吊滑轮29、牵吊带30牵吊钢领板横臂31，使31上的尼龙转子32沿立柱33上下滚动，机台两侧的钢领板34以立柱33为升降轨道作短动程升降运动。

图7—4—2中，23为小电动机，24为链轮，25为平衡凸轮，26为平衡小链轮，27为扇形链轮，28为链条。
(二)导纱板短动程升降
上分配轴右侧轮6旁的轮7(两者是一体)，通过链条7'，去拖动固装在下分配轴8上的轮9，使下分配轴8作正反向往返转动。固装在轴8上的轮10通过链条10'去拖动活套在上分配轴4上的轮11，而轮11和左、右两侧的导纱板牵吊轮12是一整体，所以下分配轴8的正反向往复转动传递到轮12，再由轮12经牵吊杆、牵吊滑轮35、牵吊带36去牵吊导纱板横臂37，再分别牵吊机器两侧的导纱板升降杆38，使导纱板39作短动程升降运动。
(三)钢领板和导纱板的级升运动
钢领板和导纱板的级升运动是由级升轮18(也称锯齿牙或撑头牙)控制的，其级升运动是在成形摆臂2向上摆动时带动小摆臂15向上摆动，15右端顶着推杆16上升，使推杆16上端的撑爪17撑动级升轮18。当成形摆臂2向下摆动时，撑爪17就在级升轮18上滑过。所以在成形摆臂2升降摆动中，级升轮18间歇转动，通过蜗杆19和蜗轮20传动卷绕链轮21间歇转过一个角度，再通过链条21'使链轮22间歇转动。链轮22与链轮3为一整体，这样就使链轮3间歇卷取链条3'的一小段而产生了钢领板和导纱板的级升运动。因此，每次链条缩短的长度或钢领板的级升距取决于级升轮18的齿数和撑爪每次撑过的齿数。
为了压缩小纱气圈高度以降低小纱张力，导纱钩采用变动程升降，即从管纱始纺开始，导纱钩的升降动程和级升量逐渐增大到正常值，如图7—4—3所示。为此在轮10与11之间装有位叉机构，位叉13叉在链条10'的一个横销14上，在小纱始纺时，迫使链条10'曲成折线，此时轮12的正反向往复转动也造成位叉13的来回摆动，减少了轮11、12往复转动的角度。由于级升运动将曲折的链条逐步拉直，在管纱成形三分之一时链条上的横销14与位叉13脱离，位叉不再起作用。这时，轮10带动轮11、12牵吊导纱板作正常升降与级升运动。
(四)管底成形机构  FA506型细纱机的管底成形机构采用凸钉式，如图7—4—2所示。在轮5上装有管底成形凸钉，在凸钉处轮5的半径较大。

当卷绕管底时与凸钉接触的链条3'随成形摆臂2上下运动相同距离时，因轮5的转动半径较大而使上分配轴4上的轮6作较小的往复转动，从而使钢领板升降动程较卷绕管身时为小。在管底卷绕时，链条3'逐层缩短同样一小段长度，由于轮5的转动半径较大，所以钢领板逐层级升较管身卷绕时为小。当链条3'逐层缩短，待轮5间隙转动使凸钉脱离与管身的接触时，钢领板的每次升降动程和级升才达到正常值，完成了管底的卷绕。
