筒子架形式

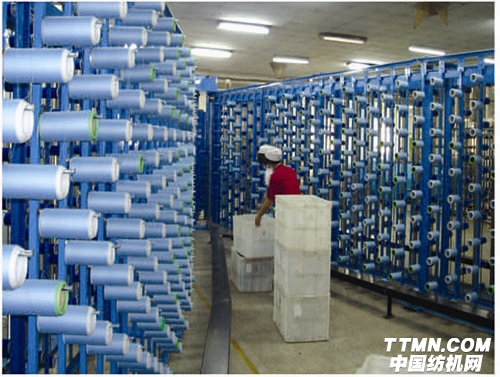

   大V型循环式筒子架主要和整经短纤维的分批整经机配套使用。主要优点是架身短，架子与伸缩筘之间无导纱器，特别适应对摩擦某些短纤维，实现低张力水平高速运行，有利于减少纱线的张力差异和整经时的断头率：交错的纱筒布置优化了空间利用，V型内侧可存放预备筒子架，便于工人操作，换筒时间短，减少整经时停车时间。该筒子架特别适应高速整经。

切纱装置

切纱装置可在换批时剪断纱线。切纱装置上装有电动刀片，沿着筒子架移动就可在一个工序中切断所有纱线。(专利技术)

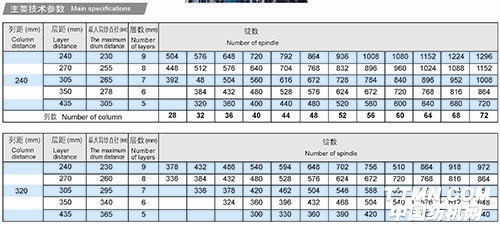

主要技术参数

主要技术特征

1、换筒方式纱架内插上预备筒子后通过电动循环链传动回转集体换筒。

2、两翼纱架排成V字型，采用外导纱方式引纱，中间无导向元件，使纱线自由状态运行，无纱线的摩擦。

3、断头监控为：单锭无接触光电式检测，对低张力的细支纱也可进行准确检测。

4、每锭每列设有断头显示，电器箱上的显示窗能准确显示断头所在的左右列数和层数的位置，方便处理断头，提高生产效率。

5、具有头份预览功能。按预览按钮后整经，能显示整经的总头份数，可与工艺设定头份总数比较，相符后才能整经运行。

6、前后筒子架上经纱张力差异依靠预张力杆改变包围角来缩小，将单纱张力差异缩小到极限。预张力杆另一个作用是在高速退绕停车重新开车时，能将小辫子解开，以利高速退绕。

7、每锭设有纱线夹持装置，当起动和停车时，给纱施加柔和的制动，从而防止加减速时纱线的松驰。

8、纱线剪切电动式。

9、除尘装置：间隙吹风。

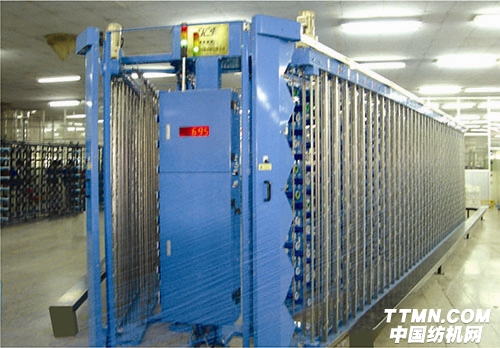

10、纱架前装有独立控制箱。

保持经纱片全长和宽度上的经纱张力恒定

顶级经纱质量

由于经纱牵引力低而且均匀，经纱运动自由，使得经纱质量出类拔萃。低张力使得纱线得到很好的保护，从而大大减少发生断经的机会，对后续浆纱和织造过程的好处显而易见。

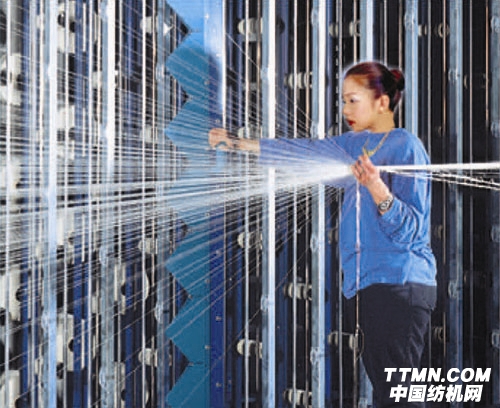

筒子易于插装

换批或者换筒子时，无需扯断纱线或者打结，只要将筒子插在锭杆上即可。

不会产生松纱

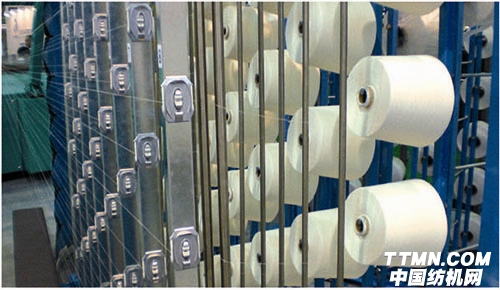

自动预张力器可防止产生会导致机器停机的松纱现象。预张力器会根据整经过程中的不同阶段自动调节到正确位置。

1．起动时为消除松纱而处于极限位置

2．纱线张力达到理想状态时就会处于正常工作位置

3．停机时完全打开，可以十分方便地接触到筒子

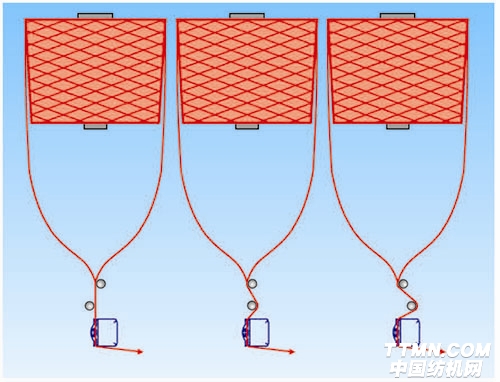

纱线张力得以平衡

从最后端到最前端筒子之间的纱线长度发生变化就会引起纱线张力的差别，我们所使用的预张力器自动平衡这些张力差别，使得整个整经宽度上的纱线张力保持一致。调整自动预张力器使得前端和后端纱线之间的张力差别通过适当调整包围角得以补偿。
