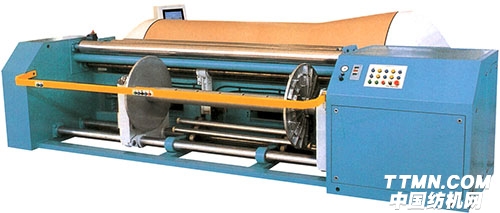

KGA215C型整体式倒轴机

发布时间:2017-01-12


主要技术参数

1、有效幅宽(Work width)

2300(mm)(基本型)  (特殊规格按用户可定制)

2、织轴盘片直径(Beam flange diameter)

≤800(mm)(基本型)

3、整经速度(Warping speed)

0600(mmin)

4、倒轴速度(Beaming speed)

01 00(mmin)

5、整经、倒轴恒线速精度(Deviation of linear speed)

±2

6、制动距离(B raking distance)

≤2(m)(速度300mmin)

7、倒轴张力(Beaming tension)

≤6000(N)(倒轴速度≤50mmin)

8、大滚筒直径(Drum diameter)

1026(mm)

9、锥体长度(Cone Lenth)

1010(mm)

10、锥角角度(Cone angle)

1 1、导条走丝速度(Stripe traverse speed)

0.0019.999(mm0(无级)

1 2、导条随动精度(deviation of stripe traverse)

0.02

13、定幅筘与滚筒距离

可调

(distance between space reed and yarn on the drum)

1 4、锥起点定位(Positioning of cone starting point)

自动

15、条定位(Stripe location)

自动

1 6、条宽设定范围

(Stripe width)(The length should not be longer than the guide roller)

0.1999.9(mm)(应不大于导纱辊长度)

1 7、筒子架锭距(Spindle space)

250x250(mm)280x280(mm)

1 8、筒子架锭数(Spindle number)

640(特殊规格按要求可定制)

19、输入电压(Inputvoltage)

3x380V(±10)

20、装机容量(capacity)

30(KVA)

21、整经电机功率(Warping motor power)

7.5(KW)

22、倒轴电机功率(Beaming motor power)

1 5(KW)

23、导条移动伺服电机(Strip traverse motor)

1.5(KW)

24、主机重量(Warping and beaming frame weight)

4500(kg)

25、筒子架重量(Creel weight)

2500(kg)

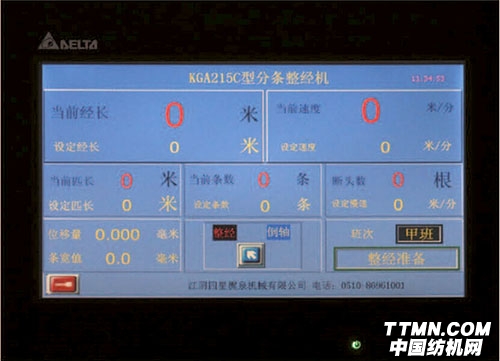

整经显示屏

Touching display screen

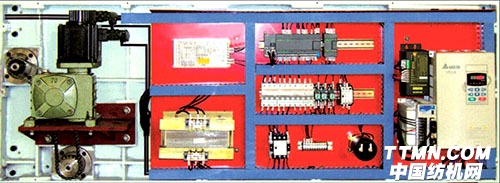

整经控制箱,伺服传动

Touching control box,servo driving
