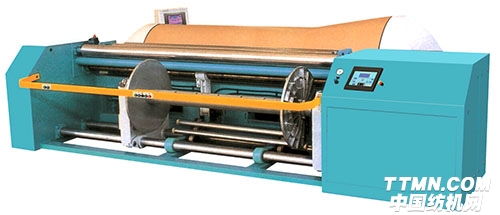

KGA163C型整体式倒轴机

发布时间:2017-01-12


主要技术参数

1、有效幅宽

2300~4600(mm)

2、织轴盘片直径

800、1000(mm)

3、整经速度

0~800(m/min)

4、倒轴速度

0~100(m/min)

5、倒轴实现张力精度

≤±2%

6、制动距离

≤3(m)(500m/min)

7、倒轴最大张力

≤8000N

8、大滚筒柱体直径

1026(mm)

9、锥体长度

1010mm

10、锥体锥度

11、导条走丝速度

0.001~9.999(mm/r)(无级)

12、条定位精度

≤0.1(mm)

13、导条随动精度

0.02%

14、条宽范围

0.1~400.0mm

15、整经电脑操作站

10.4寸彩色触摸屏

16、倒轴电脑操作站1

0.4寸黑白触摸屏

17、筒子架锭距

250x250(mm)(毛、棉纱、混纺纱)


290x290(mm)(化纤长丝)

18、输入电压

3x380V(±10%)

19、装机容量

40KVA  50KVA

20、整经电机功率

11(KVV)、15(KW)

21、倒轴电机功率

15(KW)、22(KW)

22、主机重量

5500(kg)

23、筒子架重量

2500(kg)


1、Work width

2300~4600(mm)


2、Beam flange diameter

800、1000(mm)

3、Warping speed

0~800(m/min)

4、Beaming speed

0~1OO(m/min)

5、Deviation of Beaming tension

≤±2%

6、Breking distance

≤3(m)(500m/min)

7、Beaminq tension

≤8000N

8、Drum diameter

1026(mm)

9、Cone Lenth

1010mm

10、Cone angle

11、Stripe traverse speed

O.001~9.999(mm/r)(steples

12、Deviation of stripe positioning

≤0 1(mm)

13、Deviation of stripe traverse

0.02%

14、Stripewidth

0.1~400.Omm

15、Panel of microcomputer for warping control

10.4"Touching sonser color screen

16、Panel of microcomputer for beaming control

10.4"Touching sonser black screen

17、Spindle space



250x250(mm)(wool yarn,cotton yarn,blended yarn)

290x290(chemical fibre filament)


18、Input voltage

3x380V(±10%)

19、Capacity

40KVA、50KVA

20、Warping motor power

11 KW、15KW

21、Beaming motor power

15KW、22KW

22、Warping and beaming frame weight

5500(kg)

23 Creel weight


2500(kg)

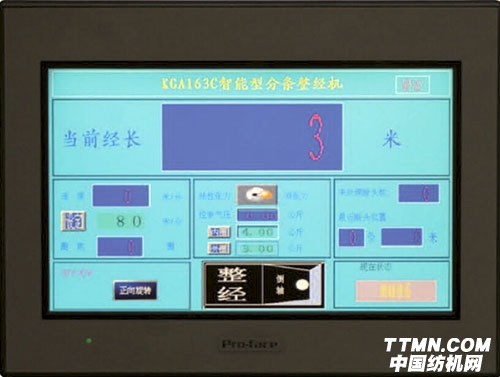

倒轴显示屏

beaming touching display screen
