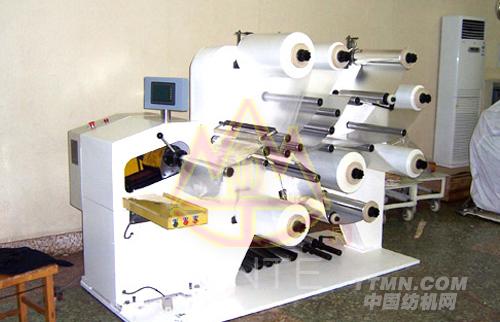

电容器卷绕机

发布时间:2011-11-09





一、用途:卷绕各类电容器元件。

二、主要技术参数

1.元件宽度:≤420mm

2.料轴数量:≤22根

3.卷轴直径:Φ43、Φ46mm

4.操作高度:~861mm

5.卷轴移动最大行程:230mm

6.活动卷轴推出距离:≤30mm

7.卷轴转速:≤450rpm

三、卷绕材料的规格要求

1.可卷绕材料厚度:膜 7~18μm;箔 5~15μm

2.料轴最大装料直径:膜 Φ300mm;箔 Φ280mm

3.料轴最大装料重量:32Kg

4.膜卷和箔卷的中心孔直径: Φ75~76.3mm

四、结构简介

1.采用可编程控制器,用户设定好数据后,卷绕顺序动作由程序控制。

2.调速方式为变频调速,起动和停止平稳,冲击小,制动可靠。

3.数据设置和显示控制有普通计数显示箱或者触摸屏方式,由用户自选。

4.张力控制方式有弹簧手调、微型气缸、磁粉制动器等,也可采用张力电机进行自动张力控制。
