一、用途：用于变压器行业绝缘端圈及斜端圈裹制成型。

二、主要技术参数：

1、可裹制的端圈内径范围：

   大卷绕机：φ1200～φ2300 mm

   小卷绕机：φ480～φ1300 mm

2、端圈径向最大尺寸：60 mm

3、端圈轴向最大尺寸：400 mm

4、卷绕机花盘直径：

   大卷绕机：φ2800 mm

   小卷绕机：φ1600mm

5、卷绕机转速：5～10 rpm（可调）

6、绝缘纸板厚度规格：1.5mm，2mm

7、现场配套要求：

   压缩空气：供气压力≥0.5MPa

   电源：三相380V，50Hz

8、最高搭接温度：200℃（可调）

9、胶槽最高温度：80℃（可调）

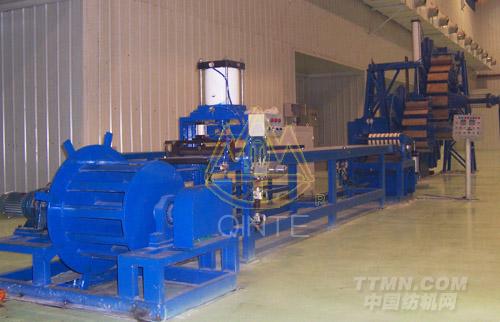

三、结构说明：本设备是一条小型生产线，由收卷（开卷）机、纸板搭接机构、传送工作台、涂胶机构、小卷绕机、大卷绕机等组成。纸板搭接机构用来粘接纸板，通过电加热高温定型。工作台用于放置绝缘纸板，进行搭接操作，传动纸板等。涂胶机构给纸板单面挂胶，这部分包括导向辊，胶槽，涂胶辊刮胶板等组成。大小卷绕机用于将涂好胶的纸板卷绕至要求的尺寸，大小卷绕机配有压紧机构，调节机构等。
