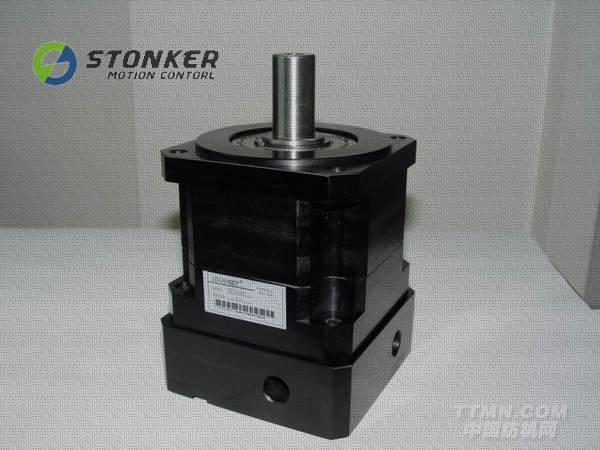

PG61 行星减速器
发布时间：2012-06-24
.jpg)

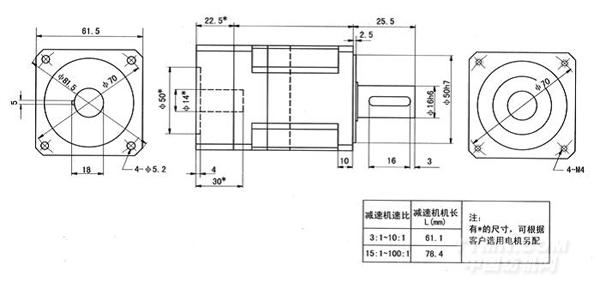

PG61外形尺寸图
.jpg)
PG61系列性能表（表1）
|
型号
|
减速比
|
工作寿命5000小时
|
工作寿命10000小时
|
最大扭矩
Nm
Tspeak
|
转动惯量
kg-cm2
J
|
抗扭刚度
Nm/arc-min
|
重量
kg
G
|
背隙
arc-min
|
||||
|
单位：Nm 符号：Tr
|
单位：Nm 符号：Tr
|
|||||||||||
|
1000
rpm
|
3000 rpm
|
5000
rpm
|
1000 rpm
|
3000
rpm
|
5000 rpm
|
|||||||
|
PG61-003
|
3:1
|
14.2
|
11.3
|
10
|
12
|
9
|
7
|
50
|
0.30
|
0.9
|
1
|
14
|
|
PG61-004
|
4:1
|
17
|
13
|
11.9
|
14
|
10
|
8
|
50
|
0.24
|
0.9
|
1
|
14
|
|
PG61-005
|
5:1
|
16.3
|
12.8
|
11.4
|
14
|
10
|
8
|
50
|
0.31
|
0.9
|
1
|
14
|
|
PG61-006
|
6:1
|
18.3
|
14.5
|
12.9
|
16.1
|
12.8
|
9
|
50
|
0.32
|
0.9
|
1
|
14
|
|
PG61-007
|
7:1
|
17.1
|
13.7
|
12.3
|
15.3
|
12.2
|
9
|
50
|
0.30
|
0.9
|
1
|
14
|
|
PG61-008
|
8:1
|
16.5
|
13.2
|
11.8
|
15.5
|
12.3
|
9
|
50
|
0.31
|
0.9
|
1
|
14
|
|
PG61-010
|
10:1
|
15.1
|
12.9
|
11.5
|
14.2
|
11.3
|
10
|
50
|
0.37
|
0.9
|
1
|
14
|
|
PG61-015
|
15:1
|
19.7
|
15.9
|
14.3
|
17.5
|
14.2
|
12.8
|
50
|
0.55
|
0.9
|
1.2
|
18
|
|
PG61-020
|
20:1
|
20.8
|
16.9
|
15.2
|
18.6
|
15
|
13.5
|
50
|
0.46
|
0.9
|
1.2
|
18
|
|
PG61-025
|
25:1
|
21.7
|
17.6
|
15.9
|
19.4
|
15.7
|
14.2
|
50
|
0.53
|
0.9
|
1.2
|
18
|
|
PG61-030
|
30:1
|
24.3
|
19.8
|
17.8
|
21.7
|
17.6
|
15.9
|
50
|
0.61
|
0.9
|
1.2
|
18
|
|
PG61-035
|
35:1
|
22.8
|
18.6
|
16.8
|
20.3
|
16.6
|
15
|
50
|
0.52
|
0.9
|
1.2
|
18
|
|
PG61-040
|
40:1
|
25.6
|
20.9
|
19.9
|
22.9
|
18.6
|
16.9
|
50
|
0.53
|
0.9
|
1.2
|
18
|
|
PG61-050
|
50:1
|
26.5
|
21.8
|
19.8
|
23.7
|
19.4
|
17.6
|
50
|
0.60
|
0.9
|
1.2
|
18
|
|
PG61-060
|
60:1
|
25
|
21.6
|
19.5
|
24
|
20.1
|
17.9
|
50
|
0.60
|
0.9
|
1.2
|
18
|
|
PG61-070
|
70:1
|
25.8
|
21.2
|
18.2
|
23
|
18.8
|
17.1
|
50
|
0.58
|
0.9
|
1.2
|
18
|
|
PG61-080
|
80:1
|
25.9
|
20.8
|
18.8
|
23.8
|
19.4
|
17.5
|
50
|
0.59
|
0.9
|
1.2
|
18
|
|
PG61-100
|
100:1
|
20.1
|
17.4
|
15.8
|
19.2
|
16.2
|
14.8
|
50
|
0.66
|
0.9
|
1.2
|
18
|
|
注：（1）减速比是精确的。
（2）Tr表示在指定的寿命期限内在批定的转速时的额定扭矩。
（3）J表示减速机的转动惯量，从输入轴处测定（包括齿轮、输出轴等）。
（4）3：1到10：1减速机传送效率为89%；15：1到100：1减速机传送效率为84%。
|
||||||||||||

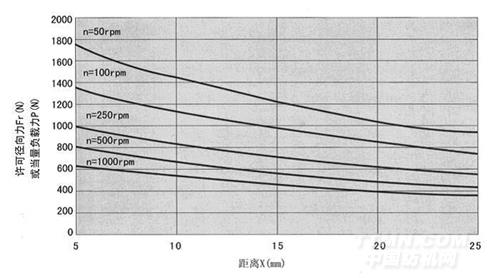

PG61径向负载表（表2）
.jpg)
轴向负载表（表3）
|
n(rpm)
|
Fa(N)
|
|
50
|
3073
|
|
100
|
2355
|
|
250
|
1583
|
|
500
|
1333
|
|
1000
|
891
|
注：（1）上述（表2）表示轴向力Fa=0时的许可径向力，（表3）表示径向力Fr=0时的许可轴由力，当即有径向力又有轴向力时，（表2）表示当量许可负载力P，这时可用公式P=0.56Fr+2Fa对实际径向力和实际轴向力进行验算。
（2）上述三表内的数据的解释权，属于本公司，并保留产品更新时的数据变更权利，数据变更时恕不另行通知。
