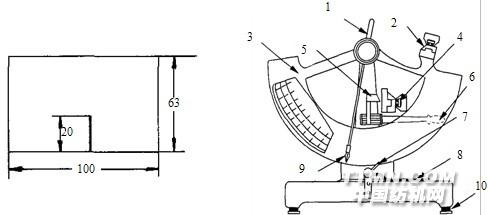

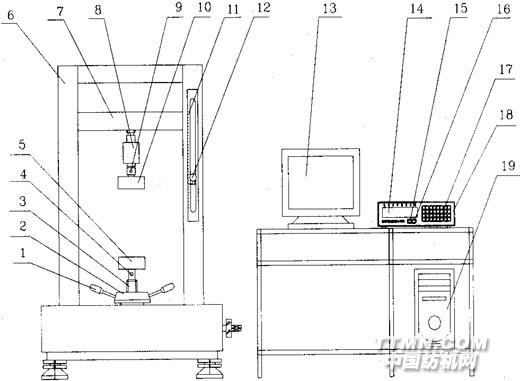

单缝撕裂法除在织物强力试验机上撕裂外，也可以在织物落锤式撕裂试验机（图11—5）上进行，它是用一落锤的能量对规定长度的织物进行对撕，以测定所消耗的位能表示。图11—5 织物落锤式撕裂试验机1—指针调整螺钉 2—运动试样夹钳 3—扇形锤 4—固定试样夹钳 5—切刀6—切刀手柄 7—起动扳手 8—扇形铁挡板 9—指针 10—底角螺丝3．顶破强度 顶破是织物破坏的一种形式。它是将一定面积的织物周围固定，从织物的一面给以垂直的力使其破坏，称为顶破，也称为顶裂。顶裂和服装的膝部和肘部，针织物的手套和袜子等受力情况近似。由于机织物和针织物在强度和变形方面是一种各向异性的物体，在顶力作用下各向伸长，沿经、纬（或直、横）两方向张力复合的剪应力，首先在变形最大、强度最弱的一点上使纱线断裂，接着沿经向或纬向（直向或横向）撕裂，因而裂口一般呈直角形或直线形。由同种纤维组成经纬纱的织物，一般表现为：织缩率大而经纬向织缩率接近，则织物的顶破强度较高。这是由于经、纬纱对顶裂强度同时发挥作用的缘故，其裂口形状常为三角形。若经纬向纱线的变形能力不同或织缩率相差大时，则变形能力小的或织缩率低时一个系统纱线在顶裂过程中首先到达断裂伸长而告破裂，裂口常为一直线，这是由于经纬向纱线没有同时发挥最大作用，而顶裂强度较低；若经纬向纱线相同，经纬向密度差异大时，裂口也呈一直线。针织物的顶裂过程是组成试样的各线圈如钩接强度试验一样联成一片，共同承受伸长变形，直至顶裂为止。可以推知，如果组成针织物纱线的钩接强度越大，则顶裂强度也越大。针织物的顶裂强度可通过改用较粗纱线号数与适当提高针织物的针圈密度来提高，也可用各种合成纤维混纺来提高。利用织物顶裂强力试验机来测定织物的顶裂强力，通过
