r01071—1999标准方法测试：
断裂强力测试：按GB3923—1983标准测试织物强力本实验测试纬向断裂强力，并以强力保留率表示：
强力保留率(％)=(处理后织物的断裂强力／原布的断裂强力)×100％
白度测试：采用WSD一3U荧光白度仪测试织物白度；
抗起毛起球的测试：参照标准GB／T4802．1—1997，将摩擦后布样按照样板照片评级。

2结果与讨论
2．1中性纤维素酶用量的影响

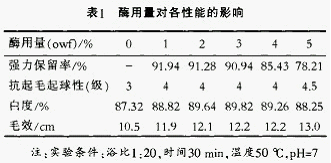

酶用量的影响见表1

由表1可看出，由于酶的作用，纤维产生溶胀、降解、绒毛剥落，从而使纤维表面张力下降、抗弯强度减弱．纤维之间摩擦系数降低，纤维问无定型区增大，结构松弛因而经酶处理过的织物具有膨松、柔软、毛效提高、抗起毛起球等特点同时，酶的用量越高．纤维表面处理的越平滑，故抗起毛起球性越好，毛效也提高同时酶用量在1％～3％之间．强力保留率变化不大：随着用量的增加，酶对纤维的作用力增强，强力保留率减小，到5％时，强力保留率减小到78．21％。但白度变化不大这是为酶洗时．纤维素酶首先作用织物表面以及突出在织物或纱线上的茸毛．然后才逐渐进入到纱线内部的纤维?随着酶用量继续增加．酶对纤维的剥蚀作用也开始侵蚀到纤维的孔隙和毛细管中．从而使强力保留率下降较快因而酶处理时，除了要达到改善织物的外观风格和手感的效果．还要注意保持织物或纱线的强力一般将强力保留率控制在80％以上，因此确定酶用量一般为1％～4％(ow1)。
2．2时间的影响

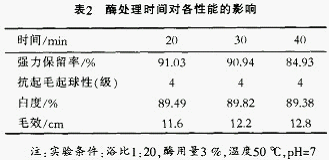

酶作用时问的影响如表2。

由表2可知．随着酶处理时间的增长．抗起毛起球性和毛效都有提高，但强力保留率下降纤维素酶先降解织物表面的毛羽和微纤．随着水解时间的增加．织物内的纤维素大分子也被逐渐降解．纤维素被降解的数量增加．织物强力的损失亦加剧．但时间太短又不利于酶有效地发挥作用因此为了既能获得良好的整理风格．又不影响织物的强力．处理时间一般控制在30min。
2．3温度的影响
温度的影响如表3所示。<

理液温度对纤维素酶的活性影响很复杂．只有在最适合条件下才能发挥出最佳活性当温度低于设定温度时．酶的活力不能充分发挥作用．随着温度升高，酶接近反应分子的机率增加，活性提高，但同时．热又会使酶蛋白中毒加剧所以酶达到最大活性的温度范围很窄根据厂家给的资料．中性纤维素酶DenimaxBT在50℃左右活性最大。由上表可知，随着温度的升高，强力保留率减小，抗起毛起球性变好。白度和毛效变化不大。

3结论
(1)Richcel纤维坯布抗起毛起球性为3级．经中性纤维素酶处理后．抗起毛起球性都有了很大的提高，达到4～4．5级的水平．表面变得光洁．从而可以有效的抑制Richcel纤维的原纤化。同时．处理后手感变软，毛效也得到了改善．光泽均变柔和。
(2)由于纤维素酶的作用会影响织物的强力．因此在确定酶处理的工艺时要兼顾织物的抗起毛起球性、强力和毛细效应等多种性能
(3)中性纤维素酶DenimaxBT用于Richcelf丽赛)纤维的最佳工艺为：用量(owf)2％～3％，时间30min，温度为50℃，pH值为6～7。
