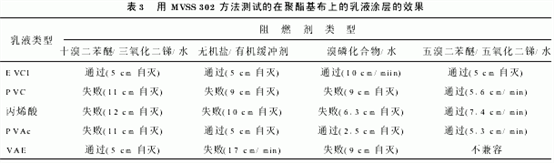

当这些聚合物乳液粘合剂与上述商业上可应用的阻燃剂结合使用时,结果变化显著。表3说明Ａｉｒｆｌｅｘ4530ＥＶＣｌ乳液与所述的阻燃剂相容,且其相容性优于其他类型的乳液。

许多产品将棉纤维掺混到非织造布中。混合物基布中棉纤维与聚酯纤维或人造丝的混合比例可以从100%到各不同比率。例如,一种大比率的过滤介质由30%～80%棉和20%～70%聚酯纤维混合而成。尽管棉既具有应用上的优点也具有成本上的优势,但仍然存在缺点,就是原始纤网的易燃性增加。ＥＶＣｌ乳液通常用于粘合这些基布以增加其阻燃性。尽管在100%聚酯纤网上没有任何添加剂的ＥＶＣｌ乳液可以通过最为普通的非织造布和纺织品阻燃性测试,但是如果在纤网中加入棉成分,情况则不相同。由于棉纤维高度可燃,ＥＶＣｌ乳液应该结合其他阻燃剂以提供最大的保护。

在实验室中以含棉纤维为例,对乙烯—氯乙烯聚合物乳液的阻燃性能与主要应用在非织造布领域中典型的聚丙烯酸乳液进行了比较。阻燃性比较试验在含有50%棉和50%聚酯纤维的纤网上进行。在这些研究中,Ａｉｒｆｌｅｘ4530乳液粘合剂和一种有相似Ｔｇ的聚丙烯酸粘合剂与不同量的磷酸盐/溴化物组成阻燃剂。

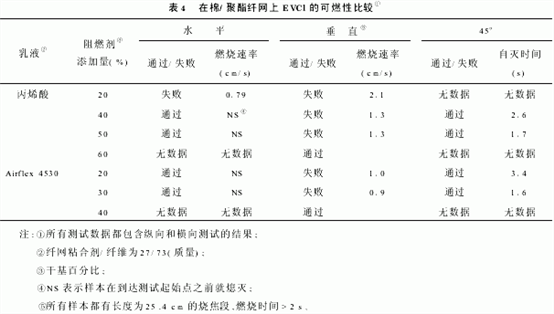

表4列出了对不同阻燃剂的测试结果。表4结果再一次显示出ＥＶＣｌ可以提供最优良的阻燃性能,在添加少量阻燃剂时就可以达到目标阻燃性。阻燃剂用量的减少有利于生产更高品质、手感更柔软或者成本更低的产品。

5.3ＥＶＣｌ的张力和耐溶剂特性

一种乳液增加非织造布基布强度的能力取决于许多因素,包括粘合剂对于纤维的粘结性能和粘结膜的粘着力。当遇到水或有机溶剂时,涂有乳液的非织造布的耐溶剂性能在很大程度上取决于乳液对水和所采用的特殊溶剂的耐受性。

总之,ＥＶＣｌ聚合体对于聚酯纤维、人造丝和木浆纤维表现出非常优秀的粘着性。干燥的ＥＶＣｌ膜耐水和耐油性能也十分出色。该薄膜对于脂肪族烃类溶剂、许多醇类和醚类都具有很好的耐受性。非自交联的ＥＶＣｌ乳液通常对于酮、芳烃、酯和氯化烃类溶剂拥有优劣不同的耐受性。通过ＥＶＣｌ分散体表面交联,或者通过使用一种自行交联的ＥＶＣｌ聚合体,就可以大大改善其耐水性和耐溶剂性。

非自交联性的ＥＶＣｌ聚合体在主链结构中结合了一个官能团,这为与其他多功能反应物的缩合交联提供了空间。首选的表面交联剂是蜜胺甲醛(ＭＦ)树脂或脲醛(ＵＦ)树脂。添加1%～5%的ＭＦ树脂(相对于ＥＶＣｌ固体物质)将大大提高总体的性能,如耐水、耐油和耐溶剂性能提高,膜层强度增加,耐磨性改善和更大的抗封闭性。交联的效率随着ＥＶＣｌ固体中使用0.5%～1.0%的酸性催化剂(如氯化胺)的增加而增加。

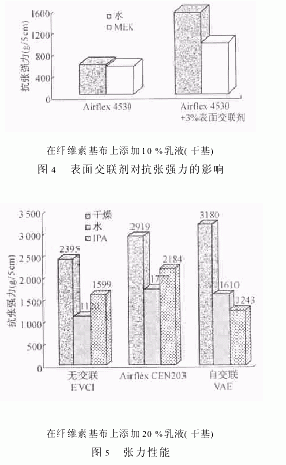

图4示出了添加表面交联剂对改进性能的效果。Ｗｈａｔｍａｎ#4滤纸中分别浸透Ａｉｒｆｌｅｘ4530乳液和含有3%(干基)表面交联剂的Ａｉｒｆｌｅｘ4530乳液,测量对水和甲基乙基酮(ＭＥＫ)的张力。可以看出,交联显著地改善了水和ＭＥＫ的湿态张力性能。

新型自交联ＥＶＣｌ聚合物含有一个可进行自身反应的官能团,形成交联网络结构,不需要使用添加剂,但却具有与前述一样良好的抗张性能。ＡｉｒｆｌｅｘＣＥＮ203乳液是这些新型聚合物中的一例。自交联乳液不仅为非织造布提供非常好的湿抗张性能,而且耐溶剂(如异丙醇等)。图5是自交联ＶＡＥ乳液与非自交联ＥＶＣｌ的性能比较。

由于自交联功能不需要交联添加剂,使因挥发性甲醛排放而引起的环境问题大大减少。ＡｉｒｆｌｅｘＣＥＮ203乳液的其他特性包括良好的湿态硬挺度、耐高温、阻燃和疏水性。这些性能将会有助于ＡｉｒｆｅｘＣＥＮ203乳液在自动过滤器应用以及其他对乙烯—氯乙烯的最终产品的阻燃性和耐溶剂性有要求的产品领域的发展。

6结语

aerflexep1188乳液整理提供了在静水压头下的防水性能,使基布允许湿气通过而同时提供疏水性。由于这些特性,有aerflexep1188乳液涂层的材料正用作许多要求防水性能和通透性的应用领域中的层压聚乙烯膜的替代品。该乳液可以用常规方法喷涂或浸润在非织造基布上,并进行干燥。

ＡｉｒｆｌｅｘＥＶＣｌ乳液代表了一种独特的聚合物体系,可以为交联提供空间(如Ａｉｒｆｌｅｘ4530乳液)或者可以进行自交联(如ＡｉｒｆｌｅｘＣＥＮ203乳液)。这些聚合物对于合成纤维具有很好的粘合性并且具有防水和抗溶剂性能。当与非织造基布粘合时,在ＥＶＣｌ主链中活性卤素氯化物在一定程度上提供阻燃性。该功能可以进一步通过加入其他的阻燃剂得到加强。

ＡｉｒＰｒｏｄｕｃｔｓＰｏｌｙｍｅｒｓ公司已经开发出可以应用在非织造基布上的不同种类的乳液,用以提供防水性或阻燃性以及特定的耐溶剂性。这些乳液为厂商生产高附加值的非织造布提供了独特的、经济的解决方法。
