实验织物为经过预洗处理的全毛?58S/2，150g/m2绿色平纹织物。
实验工艺：预洗(洗涤剂5%owf，浴比1：20，40℃×30min)→轧防毡缩整理液(室温浸30min，然后二浸二轧，轧液率60%)→预烘(100℃×2min)→烫平→焙烘→检测毡缩率和回弹角。
毡缩率的测定参照GB8628-88、GB8629-88、ISO6330及IWSTMNo?31测试标准及方法。按照IWSTMNO?31的标准，织物的面积毡缩率≤10%时，就达到机可洗的要求。本课题用于测试面积毡缩率的试样，是在普通家用洗衣机中进行洗涤处理的。用我们的测试方法测定的面积毡缩率，只有达到3—4%时，洗涤后的织物表面才比较平整，因此，在本文的实验方法及测试条件下，将面积毡缩率定为3～5%以下，作为精纺薄型织物达到机可洗的标准。
(1)WSR和367的浓度变化对织物毡缩率的影响见图1、2
|
| ||
图3WSR的浓度对毡缩率的影响(焙烘温度150℃，焙烘时间：五分钟) | 图4367的浓度对毡缩率的影响(焙烘温度150℃，焙烘时间：五分钟) | ||
图3WSR处理时焙烘温度对毡缩率的影响(WSR的浓度：80g/l，焙烘时间：五分钟) | 图4367处理时焙烘温度对毡缩率的影响(367的浓度：60g/l，焙烘时间：五分钟) | ||
| |||

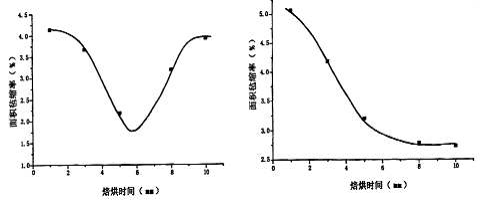

图5WSR处理时焙烘时间对毡缩率的影响(WSR的浓度：80g/l，焙烘温度：140℃) | 图6367处理时焙烘时间对毡缩率的影响(367的浓度：60g/l，焙烘温度：140℃) | ||
(2)焙烘温度对毛织物毡缩率的影响见图3、4
(3)焙烘时间对织物毡缩率的影响见图5、6
实验结果表明，两种树脂浓度对织物毡缩率的影响最显著，其次是焙烘的时间和温度。在实验的基础上得出了这两种国外助剂对国产精纺面料防毡缩整理的最佳工艺条件。
1.用WSR处理：WSR的浓度70—80g/l左右，焙烘时间6分钟，焙烘温度130—140℃。
2.用367处理：367的浓度60
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
