2.2红外光谱分析[8]

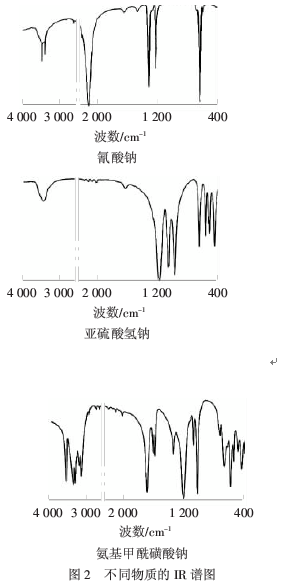

由图2可看出,氰酸钠在2 224 cm-1处有一个非常强的—OCN吸收峰,在1 304 cm-1和1 215 cm-1处为C—O键的吸收峰.亚硫酸氢钠在1 181 cm-1处吸收峰最强,为—SO2-基团.氨基甲酰磺酸钠在2 224 cm-1处吸收峰消失,在1 718 cm-1和1 680 cm-1处有酰胺基(—CO—N—)中的ν(C O)强吸收,1 369~1 051 cm-1的峰为酰胺基中的ν(C—N).1 230 cm-1处有—SO2-基团的吸收峰.同时在3 500~3 000 cm-1处出现多个N—H吸收峰.由此可以断定,反应后氰酸钠消失,生成了氨基甲酰磺酸钠.

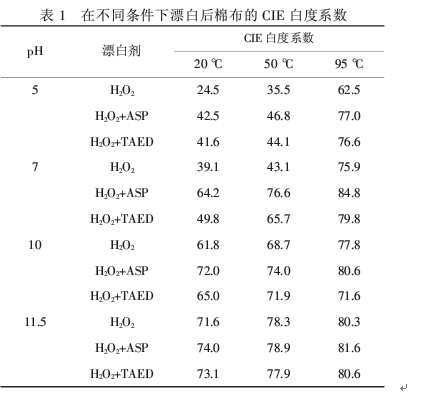

由表1可看出,单独的过氧化氢在pH=5和pH=7时的漂白作用随着温度的上升而提高,但作用非常有限.加入活化剂可以明显提升漂白能力,其作用也随着温度的升高而提高,pH=7的效果优于pH=5;ASP在pH=7时,即使温度在20℃,也表现出突出的催化效果,其白度系数为64.2,而TAED仅为49.8.在pH=10、20℃和50℃情况下,ASP与TAED相比仍显示出较高的催化活力.当pH=11.5时,活化剂的催化效果已不明显.这可能是碱作为过氧化氢的活化剂,其活化效果已能覆盖ASP和TAED的作用效果.

ASP对过氧化氢的活化作用,主要它是一个非常强的亲电试剂,而过氧化氢作为亲核试剂,与之反应形成了过酸,提升了过氧化氢在低温和低pH条件下的漂白能力.反应式如下:

3结论

氰酸钠和亚硫酸氢钠在室温和pH 5.0~5.5的条件下合成氨基甲酰磺酸钠的反应能在30 min内完成,产率90%.氨基甲酰磺酸钠在pH 5~11.5、20~95℃均显示出比TAED更加优异的漂白活化效果,特别是在pH=7,温度≤50℃,效果更加突出,因而氨基甲酰磺酸钠在织物低温漂白和洗涤剂领域具有广阔的应用前景.

参考文献:

[1]陈荣圻.家用洗涤剂中漂白活化剂的最新发展概况[J].印染助剂,2007(12):1-5.

[2]郭盛,刘忠,徐立新.一种H2O2漂白活化剂-乙酰胺[J].纸和造纸,2009(12):32-35.

[3]王成峰,宋雪萍,郭华清,等.漂白活化剂TAED的研制及其活化H2O2漂白竹浆的研究[J].中华纸业,2009(5):68-73.

[4]荆琪,邓宇.漂白活化剂制备的研究[J].日用化学工业,2003(3):179-181.

[5]HEBEISH A,HASHEM M,SHAKER N,et al.New development for com-bined bioscouring and bleaching of cotton-based fabrics[J].Carbohy－drate Polymers,2009(78):961-972.

[6]HOU Ai-qin,ZHANG Xu-fang,ZHOU Yun-xia.Low temperature blea-ching of cellulose fabric with(N-[4-triethylammoniomethyl]-benzoyl)caprolactam chloride as novel cationic activator for H2O2 bleaching[J].Carbohydrate Polymers,2010(82):618-622.

[7]崔淑玲,宋心远.毛细管电泳在纤维交联剂TETS合成中的应用[J].印染,2006(4):35-37.

[8]FERRARO J R,KRISHNAN K.Practical fourier transform infrared in－dustrial and laboratory chemical analysis[M].London:Academic Press,1990.
