综上,涤棉织物短流程低碱前处理较佳工作液配方为：精练剂HB1016g/L，促进剂BF10420g/L，水玻璃2g/L，双氧水(25%)14g/L,FeS0460mg/L。
2.2传统前处理和短流程低碱前处理工艺比较

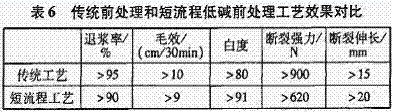

采用优化的工艺条件对涤棉织物进行短流程低碱前处理，并与传统前处理工艺比较，结果如表6所示。
由表6可知，短流程低碱前处理工艺与传统工艺相比,织物退浆率和毛效稍有所下降,断裂强力下降较多，由传统工艺的900N以上降到620N，但是织物白度和断裂伸长高于传统前处理工艺。各项指标综合显示,此短流程低碱前处理如加以适当改进，减小织物损伤后，可以用于涤棉织物的前处理。
3·结论
优化的涤棉混纺织短流程低碱前处理工艺处方为:精练剂HB1016g/L，促进剂BF10420g/L，水玻璃2g/L，双氧水(25%)14g/L,FeS0460mg/L。涤棉织物的毛效、退浆率和白度均接近传统工艺前处理，布面棉籽壳去除较净。该工艺处理效果为:退浆率>90%，毛效9cm/30min，白度>91，断裂强力>620N。
本试验探索的短流程低碱前处理工艺设备投资少，运行费用低，节能节水,由于烧碱只用于调节pH值，用量很小,半制品无碱斑、碱风干印等疵病，同时4项指标可以满足染色或印花工序对半制品的工艺要求。
<<上一页[1][2][3]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
