由图1、图2可知,在加碱固色前,改性棉织物对活性染料的染色速率比改性前快很多;在加碱固色后,改性织物的上染百分率明显下降,但仍比改性前高.原因是用活性染料染色时,改性后棉织物与染料除有范德华力和共价键等结合力外,还有季铵盐结构和染料阴离子之间的库仑力结合,故改性棉织物的上染率要大大高于改性前;在加碱固色后,由于TQBET在棉织物上接枝后,多余的—OH在碱性条件下会变成—O-负离子,又因—O-负离子与染料阴离子有排斥作用,故上染百分率下降,随着染色的进行、碱的消耗,部分染料又重新固着到织物上.

2.3棉织物改性前后的染色牢度

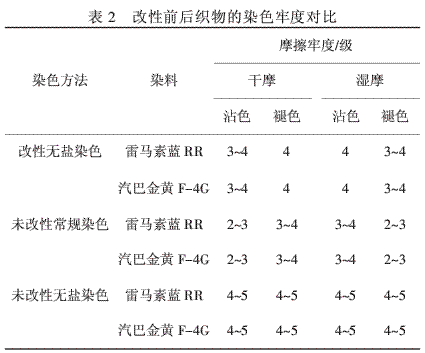

由表2可知,未改性织物的无盐染色,其色牢度虽好,为4~5级,但上染率极低(表1),染料几乎没有上染纤维.织物经TQBET改性后再进行无盐染色,其干湿摩擦牢度均为3~4级以上,都比未改性织物常规染色提高0.5级.TQBET分子质量较大且有双活性基三季铵结构,与纤维结合牢固,同时带来了多季铵阳离子与染料阴离子的牢固结合,故织物改性后色牢度高.

2.4棉织物改性前后染色匀染性

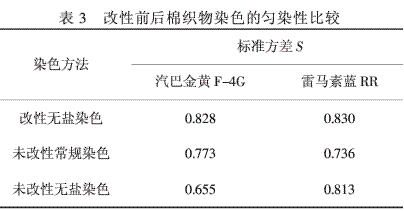

改性前后棉织物染色的匀染性比较见表3.

从表3可知,在不同染色条件下,织物的匀染性均很好,织物表面各点间色差的标准方差S均<1,达到合格品要求.说明采用TQBET对棉织物改性,纤维接枝均匀,且由于TQBET分子中十二叔胺的长链季铵盐结构在染色时可以和染料发生可逆的、不稳定的分子结合,随着上染过程的推移和碱剂的加入,该分子结合物逐渐释放出游离染料分子向纤维上染,起到匀染剂的效果,故改性后匀染性良好.

3·结论

阳离子改性剂TQBET具有双活性基三季铵盐的长链结构,棉织物经其改性后可用于活性染料的无盐染色.上染百分率和固色率均有很大提高,且具有良好的色牢度和匀染性.

参考文献:

[1]宋心远,沈煜如.新型染整技术[M].北京:中国纺织出版社,1999:236-248.

[2]张永金,张波兰.棉纤维活性染料无盐染色理论研究进展[J].印染,2001(8):47-49.

[3]孙燕,谢孔良.多活性基阳离子交联剂改性棉的无盐染色[J].印染,2006(6):1-3.

[4]马威,张淑芬,杨锦宗.棉纤维阳离子化与活性染料无盐染色[J].染料与染色,2004,41(6):340-345.

[5]肖刚,活性染料的绿色化进程[J].上海染料,2002(2):33-41.

[6]王秀玲,唐志翔.棉的阳离子化改进可染性[J].印染译丛,2002(2):9-14.

[7]王建晨,王翔,马琳.纤维素纤维的阳离子化改性及其染色性能的研究[J].天津纺织工学报,1994,13(1):6-12.

[8]崔淑玲,宋心远.交联胺化改性剂TETS改性棉纤维染色性能的研究[J].印染助剂,2006,23(7):18-20.
