⑧表观色泽：在MacbethCE3000电子测色仪上测定表观色深值k／s、亮度L和最大吸收波长λmax。

⑨差示扫描量热法(DSC)分析：在RST—I型热分析仪上测定涤纶的转变温度。

⑩耐洗试验方法：在SW—12型耐洗牢度试验机上进行，洗涤条件：洗衣粉2克／升，纯碱2克／升，浴比1︰30，温度40℃，时间15分钟／次。每次洗涤后试样干燥平衡后测定有关指标。

３.结果与讨论

本文在有机氟树脂对细旦丝涤纶织物拒水拒油整理的正交试验和单因素试验的基础上［7、8］筛选出非甲醛类(交联剂EH)和甲醛类(2D、三聚氰胺树脂)交联剂对涤纶桃皮绒织物的拒水拒油整理工艺，并研究交联剂对拒水拒油耐洗性的影响和机理分析。

3.1.有机氟树脂AG—710对桃皮绒织物的拒水拒油整理的优化工艺：

在改变有机氟树脂浓度、交联剂种类和浓度、焙烘温度、处理液PH及催化剂浓度的试验基础上，优化了拒水拒油耐洗性较好的工艺，试验结果如表2所示：在上述工艺条件下分别对桃皮绒涤纶织物进行拒水拒油整理，然后测定拒水拒油性能及其它服用性能。按耐洗条件进行洗涤试验，比较不同交联剂对耐洗性影响。

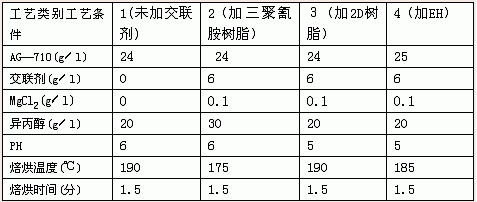

表2.桃皮绒涤纶织物拒水拒油整理优选工艺

3.2.整理条件与拒水拒油等效果的关系

3.2.1.不同交联剂对拒水拒油性能影响，测定结果如表3所示：

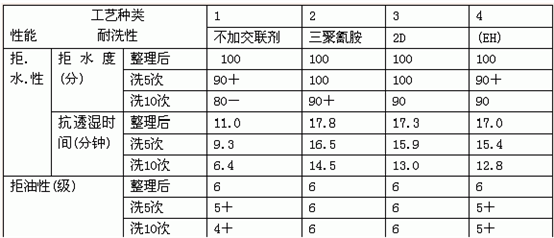

表3.整理织物的拒水拒油及耐洗性能

注：未整理织物拒水度为0分，抗透温时间0分钟，拒油度0级，无拒水拒油性。

由表3可见，有机氟树脂在无交联剂和存在不同交联剂条件下整理的织物都具有较好的拒水性(完全不润湿)和拒油性(6级)，涤纶的表面张力由原来的43达因／厘米下降到23.5达因／厘米。加入交联剂EH、和三聚氰胺树脂的整理织物有较好的耐洗性。经10次洗涤，拒水度保持90分以上，抗透湿时间减少22.6%左右，拒油度仍在6级左右，不加交联剂的织物，经10次洗涤后拒水度下降到80以下，抗透湿性降低了42%，拒油度仅在4级左右。

3.2.2.整理织物的服用性能比较：测定结果如表4所示：..

从表4可知，添加三聚氰胺交联剂的增重率最高，其次是交联剂2D和EH，未加交联剂的最低。10次洗涤后不加交联剂有的有机氟树脂失重率为34%左右，加交联剂三聚氰氨、2D、EH的有机氟树脂失重率分别为16%、9.08%和12%，交联剂2D加入失重率最小。

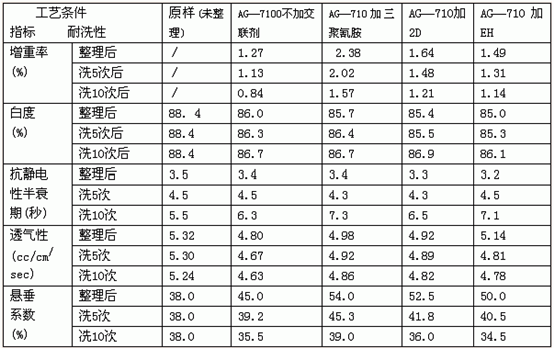

整理后织物白度都有轻微减小，经10次洗涤后，各种工艺整理的织物白度都有回升，这可能有机氟树脂和交联剂形成的树脂本身白度不如涤纶织物，随着洗涤次数增加，增重率减少使白度上升，白度降低2—3%时，肉眼观察不明显。整理后织物的抗静电性都有提高，这是由于这些整理剂都有极性基团，当涤纶织物上含有这些树脂后使涤纶的导电性增加.表4.交联剂对有机氟树脂整理后织物服用性能影响
