5中可知,TiO2水溶胶整理后,其白度稍微发生了变化,当所用的TiO2水溶胶浓度越大,白度下降就越大,如果整理后再经过熨烫,其白度会进一步降低.同时整理后的棉布平均抗弯长度增大,手感较未整理硬挺.
2.5整理前后织物表面的电镜照片

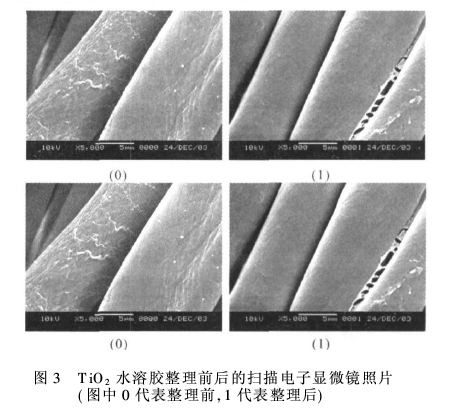

图3为织物整理前后的扫描电子显微镜照片,从图3中可以看出,未整理的棉纤维表面有凹槽,而用TiO2水溶胶整理过的棉纤维的表面,凹槽在一定程度上减少了,是干凝胶填补了部分凹槽,干凝胶在纤维的表面明显的形成一层厚度较为均匀的凝胶膜.在部分纤维之间,也形成了一层很薄的干凝胶膜,这层干凝胶膜因为不在纤维表面,与纤维不形成化学结合,而是形成纤维之间不连贯的干凝胶膜,如果经过揉搓,这层膜很容易断裂脱落.
3结语
用TiO2纳米水溶胶整理纯棉织物,由于在织物的表面形成了一层无机氧化物薄层,改变了织物的表面化学结构,表现出一定的疏水作用.采用0.1 mol/l的水溶胶整理纯棉布,其耐水压值可达到19.7 cm,淋水级数可达到50,如果经过熨烫10 s,其耐水压值还可以提高,而淋水级数只能达到50.为了改善手感,而采用先用疏水的有机硅乳液整理,然后再用TiO2水溶胶整理,疏水性能稍有提高,比单独用TiO2水溶胶整理后织物的手感要平滑柔软.
参考文献:（略）
<<上一页[1][2][3]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
