2结果与讨论

2.1TiO2水溶胶浓度对棉织物拒水性能的影响

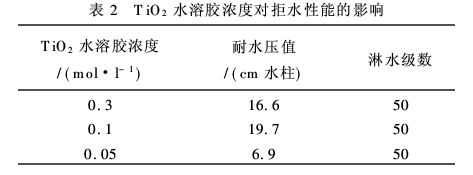

将棉织物于TiO2水溶胶中二浸二轧,然后将织物在烘箱中一定温度下烘干,再在高温下热处理数分钟,然后用以上所述方法测试织物的耐水压值和淋水级数,来评价其疏水效果.整理条件为:轧余率60%,浴比1∶5,60℃预烘30 min,150℃焙烘3 min,采用不同浓度的TiO2水溶胶来整理棉织物,结果如表2.

从表2可知当TiO2水溶胶浓度为0.1 mol/l时,其耐水压值最大,当溶胶浓度增大,焙烘后在织物表面形成的无机干凝胶膜的厚度越大,且形成的无机网络结构中水分不易全部挥发尽,使其耐水压值降低,如水溶胶的浓度降低,经过溶剂的挥发后,在织物表面形成的干凝胶膜较薄,所以耐水压值降低.同时也测定了水在整理后织物上的接触角,其接触角都超过120°,水滴能在织物表面自由滚动,有如荷叶效果,但是织物表面滴上水后会形成一层水膜,及接触角的后退角和前进角的差异很大,根据表面化学中的粗糙度和接触角的关系可知,用TiO2整理后的纯棉布,表面的粗糙度增加,又因为溶胶-凝胶法整理织物后,在织物的表面形成一层透明的干凝胶膜,且是微孔膜,所以淋水实验级数都是50分.

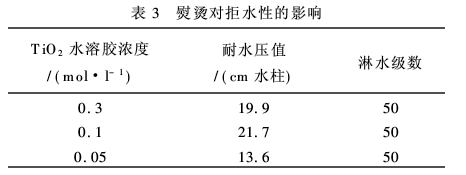

2.2熨烫对棉织物拒水性能的影响同样整理3个布样,最后用熨斗在130℃左右,熨烫1~2 min,然后测试数据如表3.

比较表2和表3,发现熨烫后,因为无机网络结构中的水分进一步挥发,在高温下,TiO2无机网络结构进一步致密化,使织物的耐水压值都有稍许提高,而淋水级数不变.

2.3柔软剂对棉织物拒水性能的影响

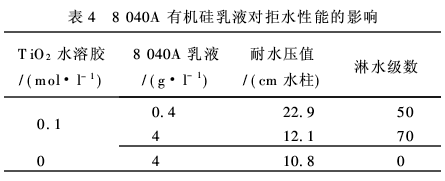

由于用TiO2水溶胶整理纯棉织物后,其表面形成一层无机氧化物薄膜,使织物的手感降低,为了改善织物的手感,采用柔软剂对织物进行预处理.整理方法:先用8 040有机硅乳液整理,二浸二轧,1∶5浴比,轧液率60%,60℃预烘30 min,130℃焙烘5 min.然后用不同浓度的TiO2水溶胶整理,多浸多轧,轧液率60%,60℃预烘30 min,150℃焙烘3 min.最后用熨斗在130℃熨烫1~2 min,测试拒水数据如表4.

先用8 040A有机硅乳液整理织物使其本身具有一定的疏水性,同时也改善织物的手感.从表4数据分析得,用4 g/l有机硅乳液和TiO2水溶胶整理后使织物的耐水压值有所下降,而淋水级数增加了一个级别,比单独用有机硅乳液整理织物的耐水压值提高,淋水级数提高3个级别,而用0.4 g/l有机硅乳液,对织物的影响不大.

2.4整理后织物白度及手感的变化

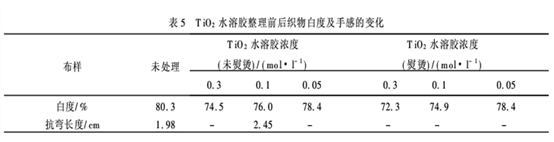

用简易织物硬挺度实验仪测定整理前后的平均抗弯长度来评价手感.

从表
