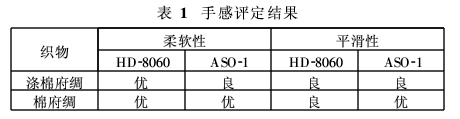

由表1知,氨基改性有机硅柔软剂的柔软性均较好。它通过氨基官能团与织物结合,大大提高有机硅对织物的亲和力及规整排列的方式,从而赋予织物柔软及平滑的手感。
2.2氨基硅乳对织物耐热泛黄和变色的影响

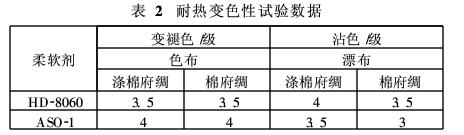

经变褪色和沾色灰色样卡评定等级(表2)。
由表2可看出,经氨基改性有机硅整理的织物,基本上均存在耐热变色(耐热泛黄)现象。黄变现象主要是由于氨基改性有机硅侧链上的—(CH2)NH(CH2)2NH2有两个胺基,共有三个活泼氢原子,这种双胺型结构具有协同加速氧化作用,有利于形成发色基团,使织物泛黄。
2.3不同工艺对织物黄变的影响
比较以下几种工艺对泛黄性的影响:
(1)漂布浸轧液中含ASO-1和荧光增白剂VBL(针对纯棉织物);
(2)漂布浸轧液中含HD-8060和荧光增白剂DT(针对涤棉混纺织物);
(3)色布拼色后不轧柔软整理液;

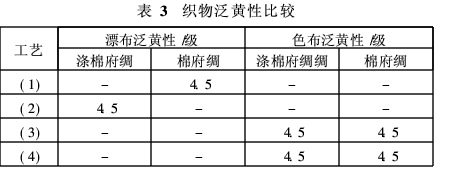

(4)色布拼色后轧柔软整理液。经焙烘、冷却后,观察其色变情况,结果见表3。
由表3可看出,若在漂布进行柔软整理时加入荧光增白剂,可减少漂布的泛黄。因为荧光增白剂结构与染料相似,能上染纤维,它本身虽无色,但染着纤维后能在紫外光的激发下,发出肉眼看得见的蓝紫色荧光,与黄变反射出来的微量黄褐色光混合互补合成白光。一般棉用荧光增白剂为荧光增白剂VBL,化学结构类似直接染料,一般用量为0.6%(owf)。一般涤用
荧光增白剂为荧光增白剂DT,化学结构类似于分散染料,一般用量为0.6%~1%(owf)。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
