由上表可知，增加催化剂用量，DP级逐渐提高，但是强力也明显下降，当催化剂用量是树脂用量的30%左右时(即上表40～50g/l)，综合DP级与强力最好。

2.3焙烘温度与时间对树脂整理效果的影响

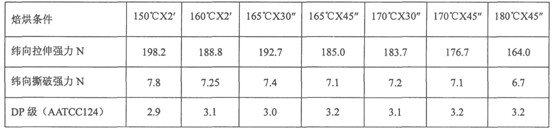

树脂用量为150g/l，催化剂用量为树脂量的30%，各处方中均加入超柔柔软剂DT-50B新，纤维保护剂DT-6500．改变不同的焙烘温度和时间测试得到如下表的结果：

由上表数据可知，在温度160℃-170℃，焙烘时间45秒时，可达到较好的平服度，再提高温度，平服度增加不明显，强力损失较大。最佳的温度与时间为165～170℃45秒。

3应用及结果

3.1纯棉府绸的无醛免烫整理

用布：C40X40X120Xl00府绸

前处理及染色工序退浆煮练---氧漂漂白---烧毛---碱丝光---染色---后道水洗酸中和(布面PH值为6.0)

无醛免烫整理工艺

工作液处方：无醛树脂WSD 150g/l

催化剂CS-200 50g/l

纤维保护剂DT-6500 40g/l

超稳定有机硅柔软剂DT-508 20g/l

渗透剂JC-1 1～2g/l

拉幅定型机工艺及参数：

轧车压力：0.15mpa轧液率63%车速：30～35m/min

预烘房温度：98℃预烘出布布面含潮8%定型温度：165℃（有效焙烘时间45秒）

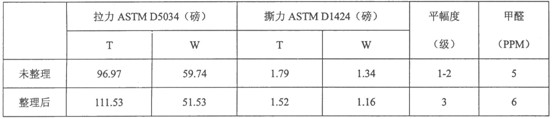

粘理后各指标测试：

3.2纯棉带弹力织物的无醛免烫整理

用布：纯棉J40×(J40+42DXLA)×107×110色布

前处理及染色工序退浆煮练---氧漂漂白---烧毛---轻碱丝光---冷轧堆染色---后道水洗酸中和(布面PH值为6.0)

无醛免烫整理工艺

工作液处方：无醛树脂WSD 160g/l

催化剂CS-200 50g/l

纤维保护剂DT-6500 40g/l

超稳定有机硅柔软剂DT-508 20g/l

渗透剂JC-1 1～2gll

拉幅定型机工艺及参数：

轧车压力：0.15mpa轧液率60%车速：30～35m/min

预烘房温度：100℃预烘出布布面含潮8%定型温度：160℃（有效焙烘时间50秒）
