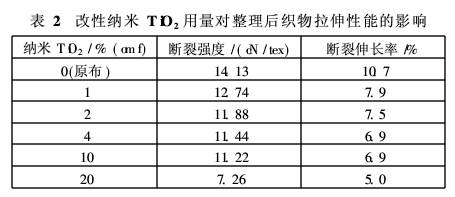

的羟基与改性纳米TiO2的反应性基团形成共价键,基本单元间的移动受到限制,随外力发生形变的能力降低,负担外力的情况更不均匀,必然引起纤维强度的下降。

2.2.4折皱回复角

测量整理前后纯棉织物(中平布)的折皱回复角,结果见表3。

注:改性纳米TiO2用量为4%。

由表3可知,织物经改性纳米TiO2整理后,折皱回复角均有所增加,提高了织物的服用性能。这是因为改性纳米TiO2颗粒与棉织物非结晶区的羟基发生化学交联反应并牢固结合,限制了卷曲状态分子链的弯曲,使棉纤维抵抗形变的能力增加,故折皱回复角有一定提高。

2.2.5透气性

按1.3(4)节测定纳米TiO2整理前后纯棉织物(细平布)的透气性分别为154.7 L/(m2·s)和

99.7 L/(m2·s)。由此可知,改性纳米TiO2整理织物的透气性有一定程度的下降,平均透气量减少32%。这是因为织物整理后,整理剂不仅固着在织物表面,而且还渗入纤维内部,使织物中孔洞和缝隙减少或变小,故织物透气性比整理前有一定程度的降低。

3结论

(1)采用聚氨酯改性纳米TiO2制备了功能纤维,织物表面纳米颗粒分散均匀且基本处于纳米级,具有较好的紫外线屏蔽效果。纳米颗粒与纤维之间共价键结合稳定性较好,可以经受以二氯均三嗪类活性染料作为亲核试剂的染色过程,纳米颗粒不易流失。

(2)整理后纳米功能织物的折皱回复角略有增加,但拉伸性能和透气性有所下降。

参考文献:

[1]刘新华,汪文睿,武志光,等.聚氨酯改性纳米TiO2整理剂的制备和应用[J].印染,2009,35(12):32-34.

[2]邓桦,忻浩忠,江怡怡.TiO2纳米材料防紫外线涂层整理[J].印染,2005,31(15):11-13.
