棉织物的聚氨酯改性纳米TiO2功能整理-纺织技术中心

棉织物的聚氨酯改性纳米TiO2功能整理

来源：印染在线　发布时间：2015年02月02日

1试验

1.1材料与药品

织物漂白后纯棉织物(细平布,中平布)

药品聚氨酯改性纳米TiO2(自制)[1],活性红1,食盐,Na2CO3。

1.2功能性面料的制备

1.2.1整理液制备

聚氨酯改性纳米TiO2用量分别为1%,2%,4%,10%和20%,以水为介质配制整理液。

1.2.2整理工艺

织物浸渍整理液→在恒温振荡摇床上浸渍1 h(55℃)→预烘(80℃×5 min)→焙烘(150~170℃×3 min)→水洗(水温70℃)→平铺阴干

1.2.3整理后织物的染色

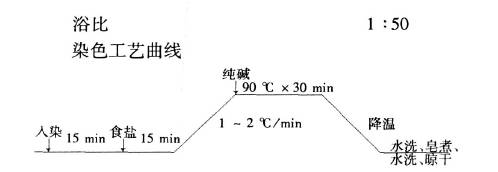

染色工艺处方

活性红1/%(omf)5

食盐/(g/L)40

Na2CO3/(g/L)10

1.3测试方法

(1)抗紫外线性能

按照GB/T18830—2002《纺织品防紫外线性能的评定》测试。

(2)折皱回复角

按照GB/T 3819—1997《纺织品织物折痕恢复性的测定回复角法》,在YG541B型织物折皱弹性测试仪上测试。

(3)断裂强伸度

按GB/T 3923.1—1997《纺织品织物拉伸性能第1部分:断裂强力和断裂伸长率的测定条样法》,在YG062D电子织物强力试验仪上测试。

(4)透气性

按照GB/T 5453—1997《纺织品织物透气性的测定》,在Y561型织物透气仪上测试。

2结果与讨论

2.1改性纳米TiO2主要应用参数[2]

2.1.1改性纳米TiO2用量

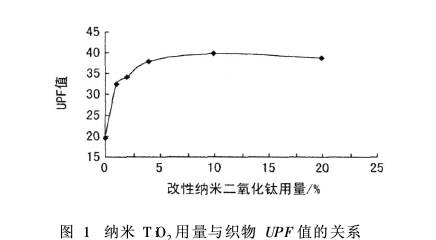

按照1.2.2节整理工艺对棉织物进行处理,考察改性纳米TiO2整理剂用量对抗紫外效果的影响,结果见图1。
