从表2可以看出，随着碳酸钠质量浓度的增加，蚕蛹蛋白粘胶长丝白度有稍微提高趋势，当碳酸钠质量浓度超过4g/L白度基本不变。由图4可以看出，碳酸钠质量浓度在0〜2g/L时，上染百分率显著提高，当其质量浓度为4g/L时，上染百分率达到最高。碳酸钠的作用有以下几个方面：

　　1〉保持双氧水漂白所需的碱性浴，合适质量浓度的碳酸钠对双氧水漂白有促进作用；

　　2〉碳酸钠有利于纤维上杂质的去除；

　　3〉对水有一定软化作用；

　　4〉在改性过程中碱起催化作用，它能促进改性剂与纤维反应。其原因为：碱性条件下纤维所带负电荷增多，有利于阳离子改性剂WLS的吸附，并且有利于改性剂中的环氧乙烷活性基与纤维发生反应，进而提高改性效果。然而碳酸钠质量浓度超过4g/L时，染色性能下降，原因是碱性太强，改性剂札5水解速率增大，导致改性效果降低。所以，同浴漂白改性工艺中碳酸钠最佳质量浓度确定为4 8几。

　　2.1.3硅酸钠质量浓度的优选

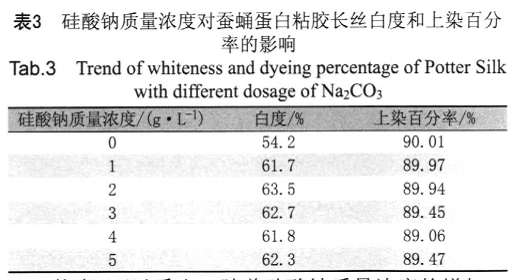

　　蚕蛹蛋白粘胶长丝按照1.3工艺同浴法改性漂白处理，改变硅酸钠质量浓度，固定助剂WLS质量浓度20g/L.碳酸钠质量浓度4g/L，尿素质量浓度4g/L,30%双氧水质量浓度15g/L，水洗、烘干后测白度。然后按照1.4工艺染色，测上染百分率。试验结果见表3。

　　从表3可以看出，随着硅酸钠质量浓度的增加，蚕蛹蛋白粘胶长丝白度显著提高，这是因为硅酸钠在溶液中形成胶体状态，能有效吸附漂液中的铁、铜等重金属离子，抑制双氧水的无效分解，充分发挥双氧水的有效漂白作用，并能吸附漂液中的杂质，进而提高织物白度。当硅酸钠质量浓度超过2g/L，白度有稍微下降趋势，这是因为硅酸钠质量浓度太大，超过其饱和度后，可能产生硅垢，致使白度有降低趋势。由表3还可以看出，硅酸钠质量浓度对上染百分率的影响不大。所以，同浴改性漂白浴中硅酸钠最佳质量浓度确定为2g/L。

　　2.1.4时间的优选

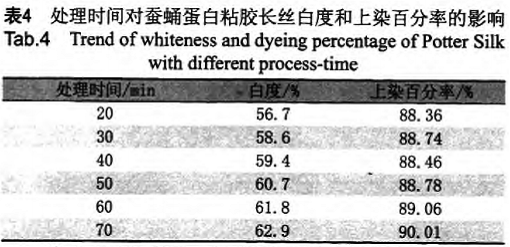

　　蚕蛹蛋白粘胶长丝按照1.3工艺进行同浴法改性漂白处理，改变处理时间，固定助剂WLS质量浓度20g/L.碳酸钠质量浓度4g/L，硅酸钠质量浓度2g/L尿素质量浓度4g/L,30%双氧水质量浓度15g/L水洗、烘干后测白度。然后按照1.4工艺染色，测上染百分率。试验结果见表4。

　　从表4可以看出，随着处理时间的增加，蚕蛹蛋白粘胶长丝白度显著提高，上染百分率有增大趋势，表明适当延长处理时间有利于纤维上杂质和色素的去除，也有利于蚕蛹蛋白粘胶长丝的阳离子改性。然而处理时间对蚕蛹蛋白粘胶长丝白度的影响远大于对上染百分率的影响，说明改性速率远大于漂白速率，从节约成本和能源考虑，优选时间为60min
