式(丨）中：4为染色残液稀释”倍的吸光度；如为染色原液稀释讲倍的吸光度。
1.5.3固色率
在温度95度下用皂粉质量浓度2g/L；碳酸钠质量浓度2g/L的溶液，浴比30：1，对染色后的纤维进行皂煮15min，通过测量原液、残液和剥色液的吸光度，用式计算固色率【8】：
2结果与III论
2.1同浴法改性漂白工艺条件的优选
2.1.1助剂WLS质量浓度的优选

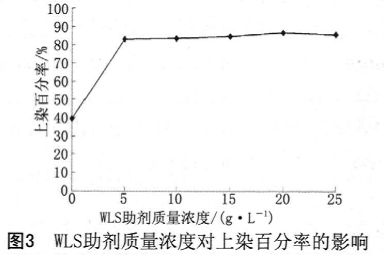

蚕蛹蛋白粘胶长丝按照1.3工艺同浴法改性漂白处理，改变助剂WLS质量浓度，固定碳酸钠质量浓度6g/L，桂酸铀质量浓度4g/L’尿素质量浓度4g/L，30%。双氧水质量浓度15g/L，水洗、烘干后测白度。然后按照1.4工艺染色，测上染百分率。试验结果见图3和表1。
从表1可以看出，随着WLS质量浓度增加，蚕蛹蛋白粘胶长丝的白度有下降趋势，当WLS质量浓度超过15g/L，白度基本不变，表明WLS阳离子改性与双氧水同浴对蚕蛹蛋白粘胶长丝白度影响不大。由图3可以看出，随着WLS质量浓度的增加，蚕蛹蛋白粘胶长丝的上染百分率增加，但当WLS质量浓度超过20g/L，上染百分率有下降趋势。这是因为适当提高WLS质量浓度，蚕蛹蛋白粘胶长丝改性程度提高，纤维上正电荷数目增加，增大了染料与纤维之间的静电引力、范德华力和氢键作用力，致使吸附在纤维上的染料量增多。然而在一定质量浓度的碱液中，反应达到平衡时所消耗的改性剂有饱和值。当改性剂质量浓度过高，助剂分子大量附着在蚕蛹蛋白粘胶长丝表面，染料分子无法渗入纤维内部，或附着在纤维表面的过剩的体13在染色时从纤维上脱落下来，在染浴中与染料结合，不利于染料上染及向纤维内部渗透。可见阳离子改性与漂白可以同浴进行，缩短了工序，有利于节能减耗。由试验确定出WLS最佳质量浓度为20g/L。
2.1.2碳酸钠质量浓度的优选

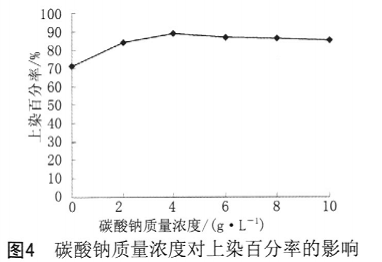

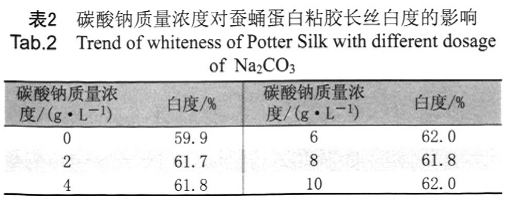

蚕蛹蛋白粘胶长丝按照1.3工艺进行同浴法改性漂白处理，改变碳酸钠质量浓度，固定助剂质量
浓度20g/L,硅酸钠质量浓度4g/L，尿素质量浓度4g/L，30%双氧水质量浓度15g/L，水洗、烘干后测
白度。然后按照1.4工艺染色，测上染百分率。试验
结果见图4和表2。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
