棉粘交织弹力双层织物染整工艺技术要点-纺织技术中心

棉粘交织弹力双层织物染整工艺技术要点

来源：印染在线　发布时间：2015年01月28日

[pagebreak]

2．3生产工艺

织物259 cm 14．6／14．6 433／354纯棉府绸。

工艺半制品一染色一焙烘一整理定形一(轧光)一预缩一成品

工艺条件浸轧(均匀轧辊，轧余率60％)一红外线预烘一热风烘干(一室≤7O oC，二室≤100 oC)一焙烘(165 oC×150 s)

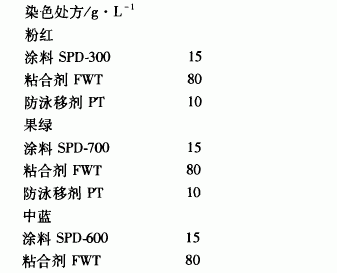

防泳移剂PT 10

2．4各项物理指标测试

2．5染色成本对比

特阔纯棉涂料轧染与特阔纯棉活性染色成本对比见表5。

由表5看出，特阔纯棉涂料轧染相对特阔纯棉活性染色，能耗低，特别是节约用水、减少污水排放。经检测，织物的甲醛含量低于20 mg／kg，并不含禁用的23种芳香胺化合物，符合Oeko一rex标准100。

3结论

3．1通过筛选国内外粘合剂及助剂，开发生产特阔幅织物环保型涂料轧染产品，制订出可行的生产特阔幅织物涂料染色的工艺。

3．2选用的BASF公司粘合剂，具有成膜速度慢、染液稳定性好、不易沾污辊筒、牢度好、手感柔软等优点。

3．3特阔幅涤棉、棉织物采用涂料轧染一浴法工艺，节能、节水、缩短工艺流程、减少废水、降低成本，提高经济效益。

3．4采用交联剂或树脂涂料染色，能提高耐刷洗和湿摩擦牢度0．5～1级。

3．5涂料染色选用酯类复配物的粘合剂得色量高。为防止涂料染色泳移，轧余率控制在60％为好。
