由图6可知，采用传统和超声波方法染色，甲醛含量随着染色温度的升高而逐渐增大。这主要是因为，随着温度的提高，超声波的空化效应增强，对染料的增溶解聚作用增大，促进染料向纤维内部扩散，从而使进入纤维内部的甲醛含量增大。采用弱酸性染料、活性染料和中性染料染色后，羽毛纤维甲醛含量的最大值为33．09 mg/kg，符合纺织品甲醛含量的限量值要求。因此，染色后，羽毛纤维的甲醛含量较小，保证了消费者的健康安全。

2.4摩擦牢度

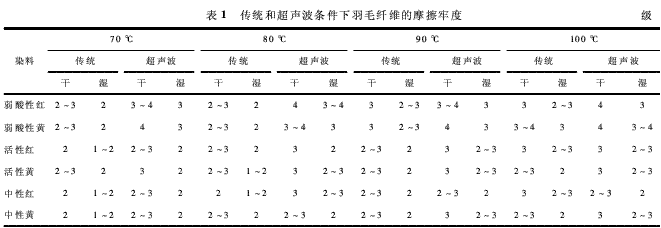

测试在不同染色温度下，采用传统和超声波方法上染羽毛纤维的摩擦牢度，如表1所示。

由表1可知，在超声波条件下，羽毛纤维的摩擦牢度明显高于传统方法的摩擦牢度，采用弱酸性染料上染的羽毛纤维的摩擦牢度要好于活性染料和中性染料，并且干摩擦色牢度高于湿摩擦色牢度0．5～1．0级。这是因为，超声波的空化效应能有效地破坏染料聚集体，使染料分子呈单分子状态存在，有利于染料向纤维内部扩散，在其内部形成更多染料与纤维化学键结合，从而使染色牢度提高;同时，超声波空化效应形成的微射流对染液起强力搅拌作用，可有效减少纤维与染液间的边界层厚度，有利于染料分子在纤维上的吸附，加速了纤维在染液中的溶胀，提高了染料分子在纤维中的扩散速度，加速了染色平衡速率，提高了染色牢度。

3·结论

①在超声波条件下，采用弱酸性染料、活性染料和中性染料染羽毛纤维是可行的。弱酸性染料的最佳染色温度为70℃，时间为40 min;活性染料的最佳染色温度为90℃，时间为50 min;中性染料的最佳染色温度为90℃，时间为50 min。

②弱酸性染料的上染百分率可以达到89．9%，耐摩擦牢度均达到3级以上，并且干摩擦牢度高于湿摩擦牢度0．5～1．0级，染色效果明显优于活性染料和中性染料，通过与传统方法相比，采用超声波上染羽毛纤维，可以缩短染色时间，提高上染百分率和染色牢度。

③染色后，羽毛纤维中甲醛含量较小，符合纺织品中甲醛含量限量值的要求，为羽毛纤维工业的持续、健康、快速发展提供有益的参考。
