由图4可知，采用超声波方法染色后，羽毛纤维的上染百分率明显高于传统染色方法，弱酸性染料、活性染料和中性染料的上染百分率随染色时间的延长而逐渐提高，并且在不同时刻，上染百分率提高程度不同。弱酸性染料在20～40 min之间，上染百分率提高幅度较大，在这段时间内，超声波作用效果比较明显;而活性染料、中性染料在20～50 min之间，上染百分率提高程度较大。这主要是由于，在20～50 min之间，超声波作用于羽毛纤维和染料的空化效应比较明显，可以促进染料向纤维内部扩散，从而提高羽毛纤维的上染百分率。染色50 min后，染料的上染百分率有所降低。这是因为，上染50 min后，随着上染时间的继续延长，染液中染料浓度会降低，导致在羽毛纤维表面的扩散层内外，染料浓度差逐渐减小，所以染料的上染百分率会有所降低。

2.2染色温度

采用传统和超声波方法染色后，羽毛纤维的上染百分率随染色温度的变化曲线如图5所示。

由图5可知，弱酸性染料、活性染料和中性染料的上染百分率均随染色温度的升高而提高。在同一温度下，采用超声波方法的上染百分率要高于传统方法;在不同温度下，染料的上染百分率提高程度不同。弱酸性染料在70℃时的上染百分率增长幅度较大。如弱酸性红ARL在超声波条件下的上染百分率为86．8%，与传统方法相比，提高了33.6%，弱酸性黄A4R提高了31.0%。活性染料在90℃时的上染百分率提高程度较大;活性红BES在超声波条件下的上染百分率为60.7%，而传统方法的上染百分率为50.2%，相比较之下，提高了20.9%;中性染料GB(力份120%)在超声波条件下的上染百分率为62.5%，比传统方法的上染百分率提高了20.4%。由此说明，超声波对上染百分率的提高起到了一定作用，并且弱酸性染料在70℃左右提高程度较大，而活性染料和中性染料在90℃增长幅度较大，继续升高温度，超声波对上染百分率的提高影响不明显。这是因为，在70℃之前，染色温度较低，超声波的机械作用和空化效应较弱，染料容易发生聚集，羽毛纤维表面的鳞片层不易打开，不利于染料进入纤维内部;而温度高于90℃时，染料在高温与超声波双重作用下加速水解，纤维的鳞片层充分打开，超声波的空化效应随温度升高而减弱，导致超声波促染效率进一步降低。

2.3甲醛含量

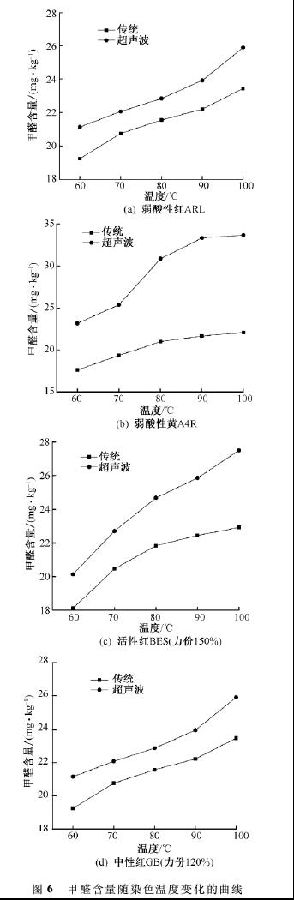

测试采用传统和超声波方法上染后羽毛纤维的甲醛含量，如图6所示。
