与硅酮弹性体STU-l同浴整理，2D用量24克/升，30S/40S府绸的缓弹性可以达到205。，强力留率近70%，水洗十次后，回能下降4%，效果是很好的。它优于以往一切常规工艺，

从表中数据看出，STU-l优于Ultratex整理剂。

(2)110"/2 x110'/，144x72纯棉精梳府绸整理效果，

表十五、府绸整理效果比较

精纺府绸比30S/40S有更好的整理水平，回能高达234，强力保留率75.1%，整理剂相比也是STU-l最好。

(3)100S/2×100S/2纯棉高支纱细纺整理效果；

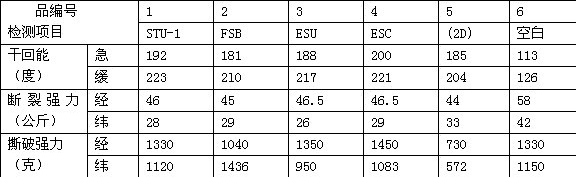

表十六、高支细纺整理效果

在这组试验中，做了2D为24克/升的对比工艺，由此说明，轻树脂(2D)能使高文纱织物基本达到要求(204°)，强力保留率也可达75%以上。但是2D树脂如果与STU-l同浴，不但回能有较大提高，手感丰满、滑爽，织物和撕破强力和缝纫性方面也同样得到了很大的改善。

另外，在这组试验中STU-l的整理效果仍然好于Ultratex ESB和ESU，而与Ultratex ESC相当。

从总的试验情况看，大样试验结果是与小样试验结果相吻合的。

四、试验结论与讨论

1、涤/粘中长织物目前生产厂采用的整理剂配方。2D用量大多在60克/升(含固量100%计，下同)上下，最少也得45克/升左右。如果减少2D用量，织物回能难以达到280°，但是采用硅酮弹性体，在2D用量降低至30克/升的情况下，织物回能普遍可以达到300°以上，特别是急弹性可以达到280°上下，这一整理效果是十分难得的。

2、纯棉布防缩抗皱整理，由于添加了硅酮弹性体，使2D树脂的用量降低，从而使强力保留率在70%左右时，织物的回能指标能够达到220°以上，当然随之而来的还有织物上可释放甲醛量的降低，撕破强力和缝纫强力的提高，手感滑软等等不可低估的特点。硅酮弹性体为纯棉防缩抗皱整理开创了成本低、质量好的、新的加工工艺。

3、通过对比试验，STU一l的整理效果达到了国外同类产品的先进水平。

4、从加工成本上看，

纯棉布防缩抗皱整理为了确保强力和氯损指标，以前大多采用HMM或DMEU。l00公斤工作液，树脂用量以70克/升计算，仅树脂一项，成本高达77～140元，百米加工布合7～12.7元。用2D树脂与硅酮弹性体同浴整理工艺配方，与上述二种树脂相比，2D 24克/升加STU-1 20～40克/升(扣去正常的柔软剂用量)，百米加工布的整理剂成本为5元上下。采用进口的硅酮弹性体Ultratex FSA、FSB等，百米加工布的整理剂(包括2D树脂等)成本也高达11元，若是使用Ultratex ESC、Ultratex ESU则成本更高。

涤粘(65/35)中长华达呢的整理，STU与2D同浴使用，2D树脂用量减少，而整理效果优于常规工艺。并且，百米加工布整理剂成本比厂里采用DH柔钦剂的常规工艺降低了0.84元。

另外，我们已在十几个种类的纺织品上进行了应用试验，总的加工量已达二千万米，取得了良好的效果。

5、通过对比试验，STU-l的整理效果达到了国外同类产品的先进水平。

6、在STU系列产品中，阴离子硅酮弹性体STU-l(乳液呈酸性)效果最好,阳离子硅酮弹性体STU-2与STU-06(乳液呈碱性)，整理效果接近。阴离子型的STU-O5(乳液呈酸性)整理效果略低于上述几只产品。

7、值得注意的是；STU-l、STU-05与MgCl2等金属盐类释酸催化剂的相容性不好，采取添加平平加0，并在临用前将MgCl2水溶液加入工作液等措施，可以防止破乳。

参考文献

[1]刘学，”硅酮弹性体应用工艺探讨”，《中国纺织工程学会染整新技术学术讨论会选辑》1984年，P.424

[2]J.V.Isharani;”Ultratex-New Brand of Textile Finish”《AATCC BOOK OF PAPERS，1982 National Technical conference》，P.144

[3]Weyenberg.D.R.，D.E.Findley，J.Cekada Jr.，and A.E.Bey,《JournaI of Polymer Science》，No，27，1969,P.27

[4]Ciba-Gcigy，《技术资料;1979/1》

[5]Ciba-Geigy，"Silicone Elastomers-HK 8503C"

[6]Rooks R.J.,”New Developments in Emulsion Polymer as Textile Finishes”，《Textile silicone Chemical﹠Colorist》Vo1.4，No.1，1972

[7]黄文富，”新型助剂-有机硅在纺织工业中的应用”《北京纺织》1983年第4期

[8]H.P.Gyssin"Moderne Textilansrustung mit Silikon elastomerer"，《TextilVeredlung》，16(1981)，Nr.12

[9]山东大学化学系，"氨基有机硅织物整理剂小试总结报告"

[10]Gorden C.Johnson,”Resetive Silicone Softeners”，《AATCC BOOK OF PAPERS，1977 National Technical conferenee》
