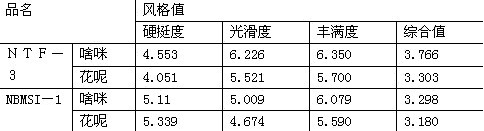

表5.上海毛麻研究所对仿毛呢和啥咪呢服用KES－F格仪测试

表6.上海毛麻研究所用各种整理剂对织物吸湿性能测试比较

样品A原样未处理ASIU－06处理ANBMSI－1ANTF－1ANTF－3

吸湿性能(时间)A＞15分A＞15分A7秒A5.3秒A4秒

注；※SIU－06是山东大学乳液型助剂。

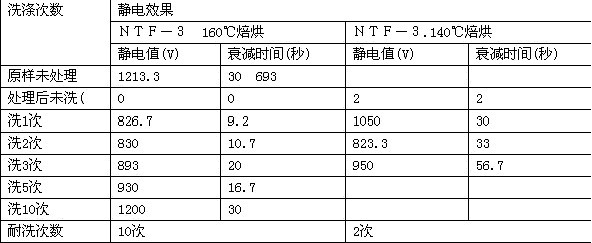

表7.上海毛麻研究所对仿毛织物耐洗性试验

※耐洗试验条件：皂洗：皂粉5g／l140℃浸5分钟；清水30℃，来回漂10次，清洗二次。

从表7可知，ＮＴＦ－３是含有多种活性基团的高聚物，焙烘温度越高自交联成膜越快也越牢固，ＮＴＦ－３整理的织物焙烘在160℃，耐洗性可达10次以上，吸湿性比原样、山东SIU整理的织物大大提高，弹性比原样提高33度，静电明显减少，织物透气量较宁波的提高近一倍。用KES－F织物风格仪测试其综合风格值，啥咪呢织物ＮＴＦ－３比宁波NBMSI-1提高0.468，花呢织物ＮＴＦ－３比宁波NBMSI－1提高0.123。以上数据说明纯改性涤纶精纺花呢和啥咪呢经ＮＴＦ－３整理后织物手感丰满、滑挺、仿毛感增强，改善了织物的服用性能。

４.结论

4.1.ＮＴＦ－３特种有机硅丝绸织物整理剂是真丝绸和涤纶仿真丝以及纯涤纶精纺仿毛织物的优良后整理助剂，该助剂是四元共聚物，它具有多种活性基团，可与纤维上的活性基团形成化学键而牢固结合，同时ＮＴＦ－３能自交联形成网状结构薄膜，复盖在纤维的表面，从而达到持久性性整理。

4.2.真丝织物及仿真丝和仿毛织物经ＮＴＦ－３整理后手感柔软、丰满、弹性好，防污易洗，尤其在亲水性和抗静电方面优于美国杜邦公司的瑞尔康、日本国大日本油墨化司的33N。它能保持真丝绸原有的优良特性，进一步改善手感能使涤纶仿真丝织物改善其服用性能，在外观、手感酷似真丝。能使涤纶精纺仿毛织物厚实、挺括、仿毛感增加，使纯化纤呢绒达到的纺毛像毛，以假乱真的效果。

4.3.该整理剂工作液配制简单，操作方便，无刺激性气味，根本不存在乳液型有机硅整理剂经常出现的“沾辊”和“破乳飘油”等问题。同时，在生产操作中消除了焙烘过程中所产生的静电效应，深受广大操作工人的欢迎。
