注：0号为未经助剂整理的原样；

1号日本国大日本油墨公司33N整理样20g／l；

2号为ＮＴＦ－３整理样4g／l。AＺＫAＨＴ

真丝绸本身具有良好的吸湿性和透气性，在后整理过程中保持其本身固有的优良特性是十分重要的，经ＮＴＦ－３整理之后真丝绸吸湿性和透气性基本保持不变。杭州喜得宝丝绸公司认为，经ＮＴＦ－３整理之后能保持真丝绸固有的优良特性，能进一步改善手感，缩水率也有一定的程度的改善，染色效果得到提高，坯绸的色光达到4级，得色均匀。

3.2.ＮＴＦ－３用于涤纶仿真丝整理

合成纤维的强度、回弹性、尺寸稳定性和抗皱性都胜过蚕丝纤维，但由于吸湿性差，易产生静电，穿着舒适性不如真丝绸而越来越不受人们的欢迎。为了使涤纶仿真丝绸的穿着舒适性接近于真丝绸，其舒适整理在国内外都受到高度重视。涤纶织物的带电性和易污性都基于其疏水性。因为憎水，涤纶易产生静电从而易吸附油污。所以憎水是主要矛盾。只要赋予涤纶

仿真丝绸以亲水性，则其带电性和易污性这两个缺陷也就迎刃而解了。涤纶仿真丝一旦具有亲水、防污和抗静电性，其穿着舒适性也然得到改观。我们在南通第二印染厂、浙江丝科院、苏州绸缎炼染二厂等做的应用试验均取得很好效果。试验结果见表2、表3

表2.南通二印用ＮＴＦ－３在仿真丝涤纶印花素缎上的整理

注：常规整理指用美国杜邦公司的Zelcon数据由南通二印提供。

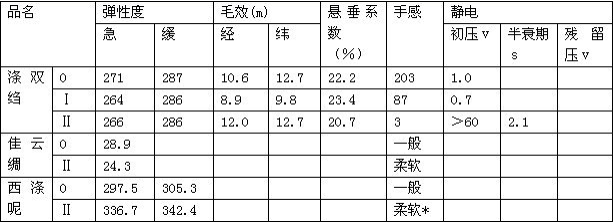

表3.浙江丝科院和苏州绸缎炼染二厂在涤双绉和佳云绸、西涤呢上的整理

注：0号为未经助剂整理的原样；

1号日本国大日本油墨公司33N整理样；

2号为ＮＴＦ－３整理样。

*柔软且有弹性

从表可知，南通二印用ＮＴＦ－３整理的涤纶素缎其吸湿性由980＂降至127＂，亲水性效果特别明显，大大优于美国杜帮公司Zelcon-90780在一定程度上解决了涤纶织物不吸水的性能，其亲水效果主要是ＮＴＦ－３四元共聚物中含有大量的聚氧乙烯，其结构在水中发生曲折，命名亲水性的醚键处于链的外侧，因此可将其看成是一个亲水基团，醚链越多，亲水性也

越好。由于改善了涤纶织物的亲水性，其抗静电性，易去污性也大大得到改善，抗静电由常用助剂整理的5.7×10?12降低到4.1×10?7，耐洗性得到提高，洗5次后比表面电阻还达108，从而使其具有防污、易洗及抗再沾污的能力。涤纶仿真丝织物经ＮＴＦ－３整理后，能使织物具有柔软、飘逸、滑爽、更具丝绸感。

3.3.ＮＴＦ－３用于纯改性涤纶、精纺花呢和啥咪呢织物上的应用试验

用纯化纤织物以精纺的工艺加工织造，使其外形、织纹象全毛织物，同时克服纯化纤织物易产生的手感粗糙、弹性效果差、静电大、易吸附油污、吸湿性差，以及耐洗性差等毕病，从AＪＰ２而使中低档价格的纯化纤织物酷似羊毛织物，这符合广大消费者的消费需求。我们积极配合上海毛麻纺织科学技术研究所“七五”攻关组的同志多次对纯化纤精纺仿毛织物进行应用试验，并用筛选出最佳助剂ＮＴＦ－３和宁波的NBMSI－1在工厂放大样整理啥咪约6000公尺和1万公尺左右。并对大样生产的纯改性涤纶精纺花呢和啥咪呢织物的服用性能和穿着风格用KES—F系列织物风格仪进行全面测试，结果见表4、表5、表6、表7

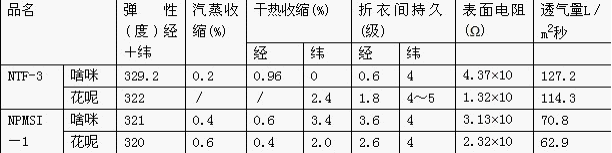

表4.上海毛麻厂研究所对仿毛花呢和啥咪呢服用性的测试

注；※花呢弹性原样289
