2．3耐碱氧漂性能
不同条件下冷堆试验(试验条件见1．2．3)，见表6。
由表6知，冷堆前处理工艺比较适合阻燃维纶织物，不同条件对织物的断裂强力、撕破强力影响不大；

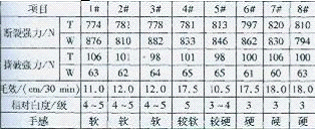

表6耐碱氧漂性能测试结果

双氧水和烧碱共同使用会影响织物白度和手感，且随着用量增大而逐渐变差。综上，以4#为最佳工艺条件。
2．4热洗条件的影响
2．4．1温度
固定时问，织物经不同温度[见1．2．4(1)]洗涤试验，结果见表7。

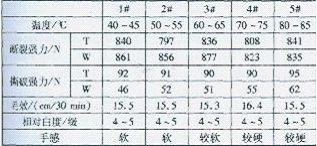

表7织物经不同温度洗涤后测试结果

织物热洗相当于前处理中的水洗过程。表7结果表明，温度的变化对织物性能影响不大，随着温度增加，手感变硬。

2．4．2时间
固定温度，织物经不同时间[见1．2．4(2)]洗涤试
验，结果见表8。

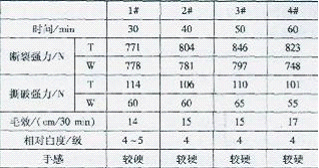

表8织物经不同时间洗涤后测试结果

由表8知，热洗时间对织物性能影响不大，但时间越长，织物手感越硬，撕破强力呈下降趋势。1#～3#断裂强力呈上升趋势．主要是因为处理时问延长。织物收缩密度变大；4群织物强力下降，则是由织物损伤所致。
2．5干热性能及力学性能
2．5．1张力下不同定形温度

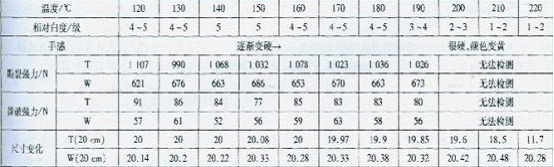

表9织物定形试验结果

表9中，维纶织物维持原尺寸进行有张力定形，处理温度由120℃升至220℃，手感逐渐变硬；180℃以下自度4—5级，190℃以上织物开始泛黄；190℃以上因脆化而无法测试断裂和撕破强力。测试结果表明，纯维纶阻燃织物的耐干热性能有限，定形的极限温度为190℃，最好控制在170℃以内。
2．5．2无张力不同焙烘温度

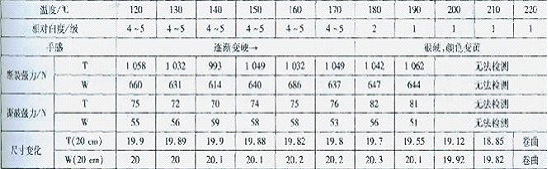

织物无张力干热(焙烘)试验测试结果见表IO。表10织物焙烘试验结果

表10中，织物在松弛无张力的条件下．120～220℃处理，手感渐渐变硬；170℃以下白度4～5级，180气以上泛黄；190℃以
