3．2浆膜性能测试

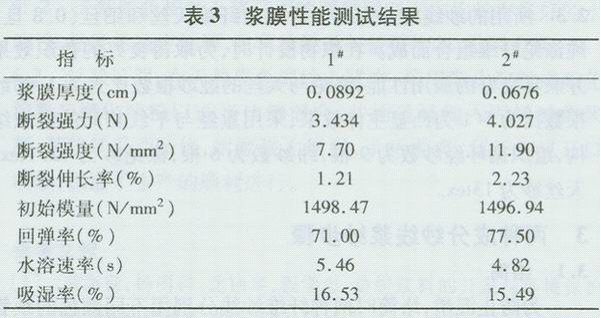

按浆料比例配制成6％浓度的浆液，经煮浆冷却至80℃，慢慢倒入一校正水平的浆膜模具中，刮平浆液，自然干燥后将浆膜剥下备用。浆膜性能测试结果见表3。
从表3可看出，l#、2#配方中浆膜断裂强力、断裂伸长率等指标能满足上浆工艺的要求。浆膜回弹率均为70%以上，说明浆膜的弹性均较好，承受反复拉伸作用的能力较强，能适应织造的要求。水溶速率均较低，有利于浆料退浆。3．3粘度及粘度热稳定性测试

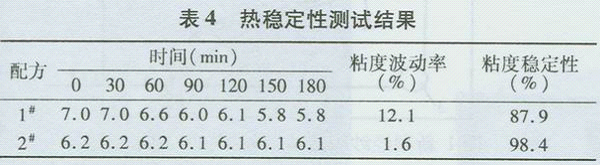

将浆料配制成浓度为6％的浆液，升温至95℃时开始计时，在持续保温3 h后，用YT821型可调漏斗式浆液粘度计(3#孔，水值4．2s)等时间间隔测量浆液粘度6次。每种浆料实验5次，结果取平均值，见表4。
由表4可看出，1#、2#配方的粘度相对较低，且粘度热稳定性均大于85％，，完全满足上浆工艺要求。
3．4浆液粘附力测试
将浓度为1％的浆液升温至95℃保温，然后将粗纱条浸入浆液5min后取出，并恒温恒湿放置24h，测其强力值。每种式样试验10次，结果取其平均值。1#、2#的断裂强力分别为48．08和63．1 N；断裂伸长率分别为5．59％和7．48％。可知1#、2#配方断裂强力可满足织造要求。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
