工艺流程：棉制品→浸渍退煮漂溶液(40～80℃，60～90min)→排液→水洗(60℃，15min)→排液→加水、醋酸中和到pH=6～7，加去氧酶去除残留双氧水→直接加染料染色。
表3-5系低温退煮漂三合一浸渍法工艺效果。

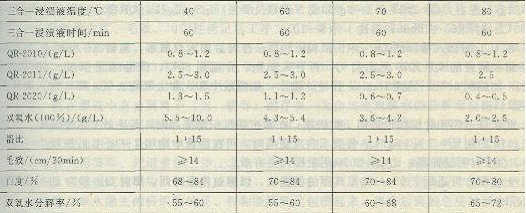

表3-5低温退煮漂三合一浸渍法工艺效果
比传统工艺的毛效高4～6cm，白度高2％～3%，双氧水分解率高10％～15％。
(4)全棉针织物三合一冷轧堆工艺
工艺流程：棉针织物→浸轧溶液→堆置→热洗[2011助剂0．6g／L，2010助剂0．5g／L，
95℃，15min]→温水洗(60℃，20min)→水洗和酸中和到pH=6～7。
表3—6系全棉针织物三合一冷轧堆工艺效果示意。

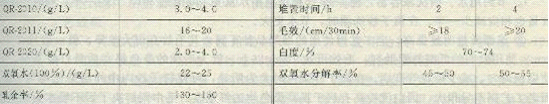

表3-6全棉针织物三合一冷轧堆工艺效果
比传统工艺的毛效高6～8cm，白度高2％～3％，双氧水分解率高20％～25％。
(5)传统工艺中使用低温练漂助剂
在传统的煮练、漂白或练漂合一工艺中，也可使用低温练漂助剂QR一2010、QR 2011、QR一2020，以等量的QR一2010助剂取代传统工艺中的精练剂，可以使毛效显著提高4cm以上；传统工艺中若用2．5～3．0g/L助剂QR一2011取代烧碱，可以使练漂后容易洗涤，达到节水、减少排放污水量的目的。在传统工艺中若添加QR一2020助剂0．4g/L，可以使白度提高4％～5％，减少双氧水用量或缩短练漂时间或降低练漂温度。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
