涂层方式:浮动刮刀式

烘干温度；110℃，时间；30秒。

浸轧拒水剂处方；

Persistol HP 60克/升

Persistol O 20克/升

Zn(NO3)2·H20 3克/升

HAC调pH 4-5

工艺条件;

一浸一轧，预烘1lO℃，时间30秒，焙烘温度150℃，时间3分钟。

水洗条件，洗衣机水温40℃，皂粉1.7克/升，浴比1:40，时间1.5分钟，烘干温度110℃，时间30秒。

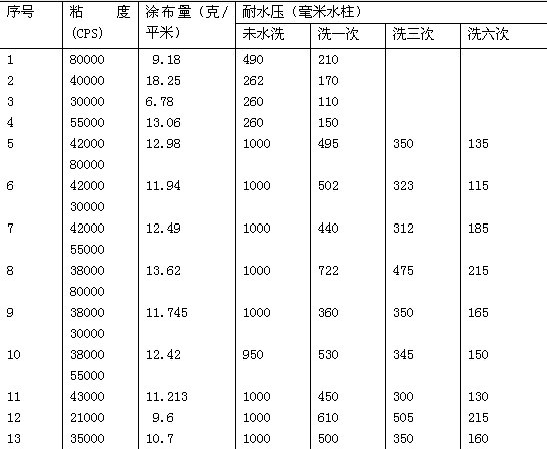

测试数据；

注；洗一次，三次，六次后耐水压测试，是在同一块

布样上迸行的。

从上述测试数据中不难看出，防水涂层要达到高标准要求，只涂布一次是不够的，由于涂层一次涂层膜厚度不均匀，总涂布量多，耐水压数值也不一定高，而且洗涤二次数值下降很多，对于高标准的防水性能，耐水压数值要达到1000毫米水柱的标准，有必要在织物上涂层两次，从而得到一个不透水的薄膜。从我们选用的涂层剂看，国产涂层剂与国外涂层剂的性能与质量差异不大，可代替进口涂层剂，为国家节约外汇。涂层剂的粘度在300OOCP～80000CP较为适合，粘度达到100000CP时涂层剂流动性能太差，不能涂布，粘度小于300OOCP时流动性大，一次涂布量少，运行操作也困难。

注；粘度测定仪器，上海天平仪器厂NDJ-l型旋转式粘度计。

四、大样生产工艺

织物；70D/l7×7OD/24，108×89，59.7"

涂层工艺；

底层:工艺条件，浮动刮刀。车速10米/分，温度100C。

处方:Peraprat 2366 50克

水50克

Lutexal HSD 4克

Nopco 8034E O.2克

涂布量；8.5克/平米。

顶层；工艺条件，浮动刮刀车速10米/分，温度10OC。

处方；Perapret 2369 50哀

水50克

Lutexal HSD 3克

Nopco 8034E O.2克

粘度；50OO0 CPS

总涂布量；10.98克/平米。

浸轧拒水剂；

工艺条件；二浸一压，车速15米/分，温度1～4室110C，5～6室155C。

焙烘；车速8米/分，温度1～6室155C

测试数据；耐水压970毫米水柱，喷淋100-。

洗一次320毫米水柱；洗六次170毫米水柱。
