烘干、定形,定形温度170℃(时间以布面烘干为准)

本公司在对不同的工艺条件进行比较试验，分别为:

试样A AP用量200g/L;焙烘1lO℃×3min

试样B AP用量240g/L;焙烘12O℃×2min

试样C AP用量220g/L;焙烘13O℃×45s

试验结果如表2所示。

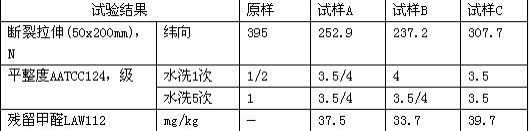

表2不同工艺条件的试验结果

1·5操作注意事项

根据试验，在进行AP整理时应考虑以下因素。

1·5·1织物

只有高品质的织物，才有高品质的整理效果。由于树脂整理会影响织物的强力等物理指标，必须选择经过合适前处理和染色的织物。对于使用次等棉纱，并且在前处理和染色时对棉花的聚合度未予以保护的面料，不可能获得最佳的免烫整理效.

为了保证棉织物的强力(聚合度高于1800)，在前处理时也可采用巴斯夫公司的Redx柔和前处理工艺。

此外，由于树脂交联反应以酸性物质作为催化剂，如果布面的pH值过高，则会中和部分作为催化剂的酸性物质，导致反应不完全，不仅降低免烫效果，而且将无法控制织物上的残留甲醛含量于较低水平。

1·5·2树脂用量

树脂用量应依据织物的品种、强力，以及整理效果的要求而定。一般用量为200-250g/L。

1·5·3反应条件

最合适的反应条件是在110-130℃之间焙烘3min至45s。原则上，温度每升高或降低10℃，反应时间相应缩短一半或增加一倍，诸如llO℃×3min;l20℃×l.5-2min;13O℃×45-60s等。若反应条件过度，则织物损伤巨大，且易色变泛黄;反应条件不足，则织物免烫效果较差，且甲醛含量较高。

2结论

试验结果表明，全棉府绸和牛津织物，应用AP整理工艺，其免烫整理效果完全能达到高级衬衫厂商的要求，即平整度3.5级或以上，断裂拉伸强度不低于230N左右，织物残留甲醛含量低于75mg/kg。根据用户多年的生产实践经验，采用传统的干交联工艺，全棉衬衫织物的树脂整理很难达到3级以上的平整度，即使达到较高的平整度，织物的强力损伤也很大，断裂拉伸强度一般很难控制在200N以上。

目前，有些厂家已经开始以AP整理工艺批量生产高级牛津纺衬衫面料，其产品获得了客户的认可与好评。因此，AP整理工艺是一种高效的树脂免烫整理新工艺，有助于生产高级薄型全棉免烫衬衫面料和其他纺织品。
