涂层膜原膜的表面紧密，结构完整，没有微孔结构，其透湿机理是无孔透湿。共混PEG后，无论从分子量的变化，还是共混比的变化和交联剂的变化，其表面结构依然平整，成膜性较好，仍然以亲水性透湿机理为主，说明PEG能与原膜混溶性较好，与交联剂交联，从而赋予涂层膜新的性能。

3·1·2PEG共混膜的红外光谱分析

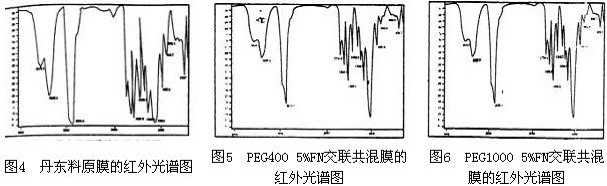

PEG与PU的共混膜的红外光谱图如下[8]:

从上面的红外图谱中作以下分析:

谱图中的1107.2cm-l处出现较强的C-O基的伸缩振动吸收峰，1716.8cm-l处出现中等强度的C-0基的伸缩振动吸收峰，在3360.3cm-l、3522.3cm-l处分别出现了氢键化的N-H基(缔合)的伸缩振动谐和游离的N-H基的伸缩振动谱，在2870.3cm-l，是C-H伸缩振动谱，这些都是聚氨酯的特征谱带。谱图中吸收峰的位置、强度略有变化，说明PEG的混合没有改变PU的基本特征，但改变了PU的聚集态结构，微相分离的特性。

由图中可看出，在PU中进行：PEG物理共混后，在1107.2cm-l、1716.8cm-l、3522.3cm-l、3360.3cm-l处的吸收峰都有不同程度的减弱，且3522.3cm-l处游离N-H基吸收峰和3360.3cm-l处氢键化N-H基吸收峰都有向低波数移动的趋势。这是由于PEG共混时，加入交联剂与PEG进行交联。形成网状结构的化合物，它的存在使PU膜的聚集态结构的无序度增大(表现为波峰吸收强度的减弱)，有利于PU结构中微相的分离，这也从分子结构角度说明了PEG的加入有利于膜透湿性的提高。

PEG分子中含有大量的醚键，与PU分子中的N-H能形成氢键，使N-H基的氢键化程度提高，表现为在3522.3cm-l处游离N-H基吸收峰和3360.3cm-l处氢键化N-H基吸收峰都有低波数移动的现象.

从PEG400与PEG1000的共混谱图比较，发现PEG1000的共混使上述的吸收峰的强度减弱得更多，这是因为随着PEG的分子量的增大，对PU聚集态结构的无序度的膨响更大，(吸收峰强度更低)，同时PEG分子量更大，与交联剂形成的化合物的空间阻碍作用不利于氢键的形成，使PU中N-H基的氢键化程度受到影响，所以表现为PEGl000的低波数位移较PEG400要小。

3·2 PEC与PU共混膜的热调节性能

3·2·l PEG的热性能

同许多高聚物一样，PEG结构中有结晶区和无定形区，使在一定条件下这两个区域会相互转变，即在冷热循环过程中，PEG超分子结构会发生相的转变。加热时，PEG结晶熔融，产生相变。吸收熔融热。若将其冷却，则生成结晶，恢复结晶相后放出结晶热。我们用DSC差热分析仪进行PEG发生相转变时的热分析[9]。如PEGl000，在44.96℃时产生熔融相，产生吸热峰，熔融热为150.38J/g，在16.46℃时，产生结晶相，形成放热峰，结晶热为137.26J/g。由此可见，当温度在一定范围内变化时，即Tm和Tc时，PEG可吸收或放出热量，热量为熔融热和结晶热，从而表现为热活性。Tm、Tc表示了

PEG产生热活性的温度范围，Hf、Hc决定了PEG热调节程度的大小。

PEG600、800和l000的热活性值表l和PEGl000的DSCl曲线图7。

表lPEG纯物质的热活性

注:Tm熔融温度，Tc结晶温度。Hf为熔融热，Hc为结晶热。
