图1含氟聚合物与丙烯酸酯共聚物的拼混效果

图1还表明，单独使用丙烯酸系聚合物整理的织物易去污性甚微，而拼用含氟聚合物后，其易去污性及耐久性都有很大程度的提高。

(三)聚酯纤维织物的深色加工

在服用纤维中，聚酯纤维由于表面光滑，折射率高，导致表面反射光量大，常规染色后很难得到深浓的色泽。近年来聚酯纤维织物的深色加工技术迅速发展。其中最重要的是纤维或织物表面粗糙化和低折射率物质表面薄膜化两种方法。后着的基本原理就是利用轧-烘-焙工艺使含氟聚合物(一般为氟烷基丙烯酸酯聚合物)等低折射率的物质在纤维织物表面上均匀地形成薄膜，从而降低了纤维表面的反射光，增加吸收光，达到使聚酯纤维织物色泽浓艳的目的。

例如，黑色涤纶织物经二浸二轧(轧液率100%)→烘干(120℃×3分)→焙烘(180℃×l分)，然后进行测色，所用加工剂与深色加工效果参见表10。

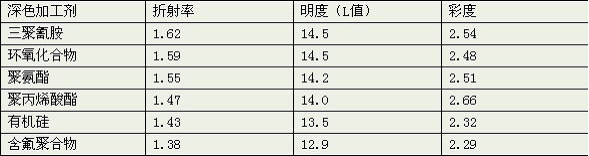

表10各种深色加工剂及其加工效果

从表10中可知，与丙烯酸酯聚合物和聚氨酯树脂相比，含硅聚合物，尤其是含氟聚合物的深色加工效果明显。

主要参考文献

[1]小谷卓；《加工技术》23(5)1988.16

[2]杨栋梁；《纺织学报》1.59.1988

[3]B.M.Latta；T.R.J.50(9)1981.579

[4]中村泰三；《纤维加工》32(10)1980.14

[5]佐腾利男；《纤维学会志》44(7)1988.265

[6]赤木孝夫；《加工技术》22(12)1987.5

[7]丁忠传等；(纺织染整助剂)化学工业出版社(1988)
