在含氟共聚物中，含氟单体的比例一般来说为60-75%之间。表3给出了含氟单体的比例(对聚合单体总量)与其拒水拒油性的关系。

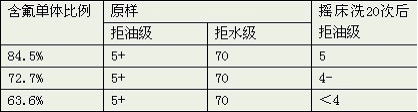

表3含氟单体比例对共聚物性能的影响

在含氟共聚物中，其主链结构对其性能的变化产生一定作用。在相同的共聚组分存在下，以聚丙烯酸酯为主链时，其拒油效果比聚甲基丙烯酸酯好，这与丙烯酸含氟酯的临界表面张力比甲基丙烯酸含氟酯低有关；然而以聚甲基丙烯酸酯为主链的聚合物的拒水性更优，这可能是主链上的甲基增强了对碳氢主链的屏蔽作用，使水不能侵入，但却阻止不了油侵入的缘故。

在含氟共聚物中，引入适当的第二单体是调节整理剂性能、降低成本的重要手段。第二单体与含氟单体共聚可以在一定程度上改善其拒水拒油性，调节膜的刚柔性及玻璃化温度，参见表4。

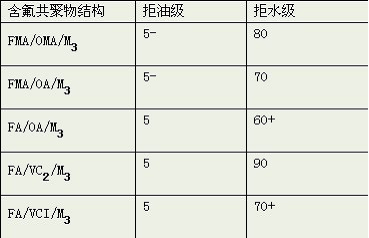

表4第二单体对含氟共聚物性能的影响

注:FMA-甲基丙烯酸氟烷基酯，FA-丙烯酸氟烷基酯，

OMA——CH2=C(CH3)COOC8Hl7

OA——CH2=CHCOO C8Hl7，M3——第三单体。

VCl——CH2=CHCl，VCl2——CH2=CCl2，

在含氟共聚物中引入第三单体是提高整理剂在织物上的结合牢度，改善整理织物耐洗涤性的主要途经。所谓第三单体主要指带有交联基团或能与纤维和交联剂反应的基团的化合物。常用的第三单体包括丙烯酰胺及其轻甲基化合物、甲基丙烯酸羟乙酯等。现在，随着人们对含氟聚合物研究的不断深入，各种新型结构的含氟聚合物整理剂不断出现。例如，一种能使纺织品既拒油又易去污的整理剂的结构式为(Ⅱ)。
