氨基改性硅油可以单独使用，也可以与其他有机硅柔软剂组合成为特殊的柔软整理剂。氨基硅油不溶于水，不能直接用于纤维/织物的柔软整理，必须将其乳化制成乳液才能应用，而且对氨基硅油乳液稳定性要求高。氨基硅油乳液是将硅油在强烈机械作用下分散，通过乳化剂的作用在水与油的界面上形成具有一定机械强度的乳化剂分子界面膜，亲油基团朝油，亲水基团朝水，使油相微粒稳定地分散于水中，不易接近，聚结变大而分层，得到油相与水相混合形成的乳液。

2.1.3乳化用酸

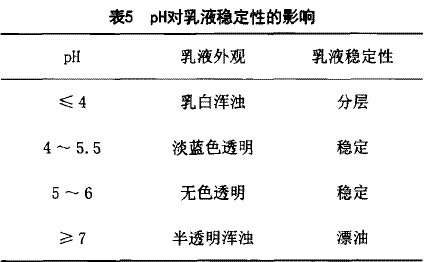

氨基硅油乳化过程中，为了中和氨基硅油碱性而加入有机酸。氨基硅油乳液稳定性在弱酸或中性条件下最好。因为弱酸条件下，酸与氨基作用使乳液粒子表面形成带正电的双电层，使乳液粒子之间产生斥力，从而阻止粒子聚合，使乳液粒子分散得更好，有利于稳定乳液的形成。在碱性条件下，则不能使乳液粒子表面形成双电层。弱酸过强，乳液粒子之间会因斥力过大而出现破乳。从表5中可以看出，氨基硅油制得的乳液最佳pH为5～6，一般选用醋酸调节。

2.1.4乳化搅拌速度

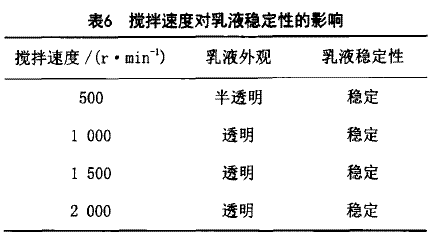

由表6可知，转速越快乳液状态越好，性能越稳定。机械乳化时，一般认为搅拌速度越快越有利于微乳液的形成，如搅拌速度为1000r/min时，即可用很短的时间制得微乳液。但在工业生产中较难达到此转速，经试验证明，在1000r/min的转速下，搅拌一定时间即可得到稳定的微乳液。

2.1.5乳化温度

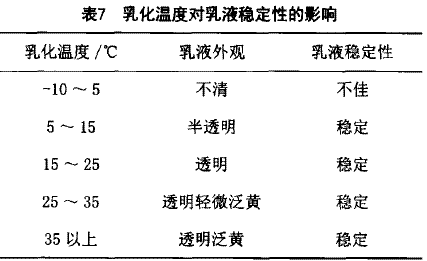

由表7可知，氨基硅油乳化最佳温度为15～25℃。一般情况下，在机械乳化时，升高温度有利于增溶作用，但温度太高会使微乳液变黄，而且增加了工艺难度，而温度过低则不能形成微乳液。
