关键词:柔软剂;有机硅柔软剂;官能团;手感;弹性;柔软整理

中图分类号:TQ264．17;TS195．23文献标识码:A文章编号:1001-2044(2011)10-0033-03

有机硅柔软剂由于能使织物具有柔软滑爽的性能，赋予织物表面光泽、弹性、防皱、耐磨、防污和毛料感强等特色，一直深受关注［1，2］;从上世纪60年代的甲基硅油，到羟基硅油、单官能团改性氨基硅油和多官能团改性亲水性氨基硅油［3，4］，有机硅柔软剂的制备技术取得了很大的发展。但单一有机硅柔软剂很难在亲水性、柔软性、滑爽性、回弹性4方面满足应用要求，因此应重点发展多种改性有机硅柔软剂的复配研究，以满足不同织物的整理需求。

理想的亲水性柔软剂一般由两部分构成［5，6］:一是亲水部分，一般要求耐洗涤，有持久的亲水效果，能使水在织物表面迅速扩散，而且化学性能稳定;二是固着性部分，一般要求能形成柔软的薄膜。通过调整聚醚、氨基、羟基、羧基、醇基和环氧基的比例［7］，改善其亲水性、柔软性和滑爽感，减少织物的黄变［8］;柔软整理后织物弹性或丰满度不足时，可通过适量加入亲水性硅烷偶联剂进行调整［9］。本文选择了几种不同官能团改性硅油乳液、亲水性有机硅和有机硅交联剂进行复配研究，以供参考。

1·实验

1．1材料及仪器

织物:纯棉漂白平布，市售。

试剂:柔软剂230，阴离子型;SPS氨基改性有机硅柔软剂;SW－1氨乳阴离子有机硅柔软剂;SPA阳离子有机硅柔软剂;LGO非离子有机硅柔软剂;交联剂LGFXEH，为亲水性环氧大分子硅烷偶联剂。以上助剂均由成都凯特有机硅新材料科技有限公司提供。仪器:气压电动立式染色试样轧车SD－400，定形烘干小样机MD(鹤山精湛染整设备有限公司制);红外线干燥箱YHG400－BS，恒温水浴锅(上海科析实验仪器厂制);电子织物强力机YG026C，摩擦测试仪Y571B(南通三思机电科技有限公司制);数显白度仪SBDY－1(上海悦丰仪器仪表有限公司制);电脑测色配色仪spetraflashsf 450(沈阳东铭仪器有限公司制)。

1．2性能测试

(1)织物白度测试。在SBDY－1型数显白度仪上测试，以白度保留值表示。将待测织物叠8层厚测试白度，测4次平均值。

(2)织物毛效测试。将织物剪成两条经纬30 cm×5 cm的布条，在离一端1．5 cm处沿纬向作一条平行线，并在此末端沿纬向固定一根质量约2 g的短玻璃棒。使平行线与液面齐平，测量5 g/L重铬酸钾溶液在30 min内沿织物上升的高度。若上升高度参差不齐，读最低值，取两条试样的平均值。毛效越高，织物的亲水性越好。

(3)手感测试。由5～10人组成一个小组，对整理后织物进行触摸，评级。采用主观评价方法，即采用“捏、摸、抓、看”的方法，评定织物的滑爽、软糯、丰满、弹性、挺括、身骨和活络等手感特征。为了更直观地进行比较，采用5级表示法，1级最差，5级最好。

(4)断裂强力测试。测试标准GB/T 3917．2．3，GB/T 3923．1。

(5)柔软度L值的测试。采取心形环法。

试样的制备:从待测织物上裁取10条2．5 cm×25 cm的经纬向试样。

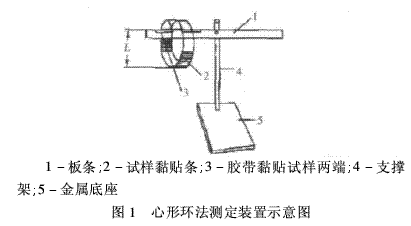

测试步骤:试样两端用胶带(1．25 cm×7．6 cm)平整黏贴在板条(318 mm×19 mm×3 mm)上，如图1所示。试样有效长度为20．0 cm形成的心形环平面垂直于悬吊织物的平板条。1 min后测量水平平板条顶部至心形环最低处的距离L(mm)，经纬向及其正反面各5次，用经纬向平均值表示。测量值L大，表示织物的柔软性较好;反之则相对较差。测量值L也可表示织物定向(经、纬向)抗弯曲刚度的倒数值。

(6)耐热变色性和耐热泛黄性测试。将经过柔软整理(浸轧)后的织物(测耐热变色性为有色织物;测耐热泛黄性为漂白织物)，在(185±2)℃下焙烘或压烫3 min，冷却后按以下方法判断:耐热变色性通过比较加热和未加热织物的色相差异，用变褪色灰色样卡评定等级。耐热泛黄性通过判别加热织物相对于未加热织物的黄变程度，用沾色灰色样卡GB 251—1995、ISO 105/A03－1993来评定等级。

1．3整理工作流程及条件

根据传统的柔软整理工艺进行。

工艺参数:柔软剂用量15 g/L;pH 4～6(以冰醋酸调节pH值至5左右为好);温度为室温;浴比1∶20，轧液率70%左右;105±2℃烘干;130℃～170℃下焙烘1～3 min;回潮(室温)。工艺流程:浸轧工作液(二浸二轧)→预烘(105℃，120 s)→焙烘(150℃，120 s)。

2·结果与讨论

2．1性能测试

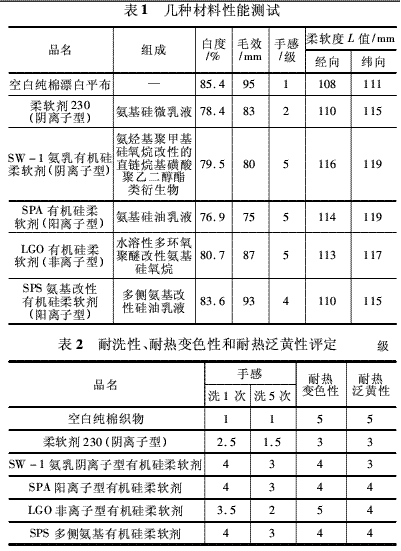

几种柔软剂对织物进行整理后，织物白度、毛效、手感和柔软度L值的测试数据见表1，耐洗性、耐热变色性和耐热泛黄性的测试数据见表2。
