由表4知,在95℃、40 min的条件下,莫代尔/棉练漂时,精练漂白剂NF-1的用量不能低于1 g/L,否则织物的白度较差,毛效较低,达不到染色的要求;用量达到3 g/L时,无论是漂白织物的白度,还是毛效都达

到染色要求;但继续增加精练漂白剂NF-1的用量,织物白度和毛效几乎不再发生变化,而织物强力仍会下降。所以莫代尔/棉练漂时,精练漂白剂NF-1的用量为1~3 g/L,具体用量根据产品要求而定。

综上所述,确定如下最佳练漂工艺条件/(g/L):

精练漂白剂1~3

双氧水6

练漂温度/℃95

练漂时间/min 40

3.5染色效果

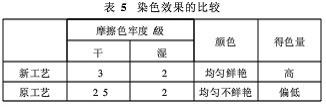

对两种练漂工艺处理的莫代尔/棉混纺针织物进行染色试验,比较染色效果,见表5.

由表5知,用新工艺练漂的莫代尔/棉混纺针织物染色均匀、颜色鲜艳、得色量高,色牢度达到客户的要求,解决了原工艺染色不鲜艳、得色量低的问题。

3.6练漂过程中常出现的问题及解决办法

练漂过程中常见的问题有毛效低、白度差和纤维强力下降。造成毛效低的主要原因是去杂能力差,即油脂杂质去除不干净,可适当增加精练漂白剂NF-1的用量,延长精练漂白时间,提高练漂温度,以改善莫代尔/棉混纺针织物的毛效;解决练漂白度差可在不损伤纤维的前提下,加强氧化漂白,延长练漂时间;造成纤维强力下降的主要原因是精练漂白剂NF-1和双氧水的用量过大,因此,可适当控制这两者的用量,或缩短练漂时间。

4.参考文献:

[1]王菊生,孙铠.染整工艺原理(第二册)[M].北京:纺织工业出版社,1984:64-90,140-153.

[2]宋心远,沈煜如.活性染料染色理论和实践[M].北京:纺织工业出版社,1991.
