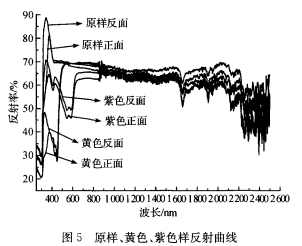

从图4、图5的曲线来看，在250~400 nm即紫外线波段，具有相同的特征，在紫外线波段具有最小的透过率和反射率，最低位置出现在紫外中波段280~315 nm处，并在紫外长波段315～4OO nm处有较大幅度的上升。为了定量地说明颜色对新型经编防窥窗帘光学性能的影响，求得各波段上的透过率和反射率的平均值，如图6、图7所示。

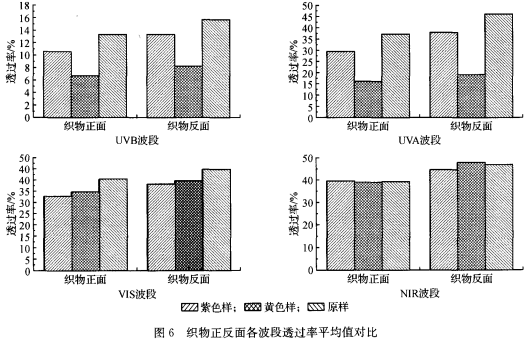

从图6中可以看出，在紫外线UVB和UVA波段，紫色和黄色样与原样相比透过率值显著降低，其中黄色样降低最为明显。黄色样在UVB波段正面透过率为6．67，比原样减少了6．56，反面为8．20，比原样减少了7．43；UVA波段正面为16．06，比原样减少了21．16，反面为19．O9，比原样减少了26．96，说明染色后织物紫外线的防护性能有很明显的提高。在VIS和NIR波段紫色样和黄色样透过率值比原样要减少，但与紫外线波段相比下降幅度较小。在VIS波段黄色透过率下降幅度比紫色小，其正面透过率为34．66，反面为39．62，说明采用黄色对透过率影响较小，透光性能比紫色的好。

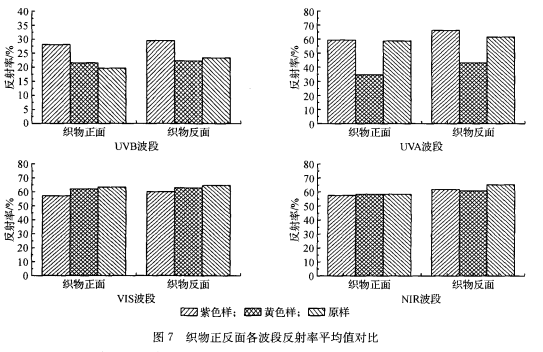

从图7中可以看出，在UVB波段，紫色样正反在VIS和NIR波段，黄色和紫色样正反面反射面反射率比原样和黄色样高，在UVA波段，紫色样率比原样也有所减少。在vIs~a，黄色样反射率值正反面反射率与原样几乎一样，均高于黄色样。下降得比较少，正反面反射率达到62．O6％oN62．90％，与原样相比减少了1．24和1．8，在NIR波段，黄色和紫色反射率与原样相比虽然有所减少，但是十分接近，对反射率影响同样不大。从图6、图7中看出，在紫外线和可见光波段，染色后织物的平均透过率均低于原样。说明染色会削弱Tricot經編織物的透光，隐视的效果，但是可以提高紫外線的防護能力。
