织物正面表面有明显纵向纹路，主要以线圈构成，纤维及纱线形态扭曲，有利于漫反射的发生，人在室内可透过线圈结构中的：fLfl~观察外界景象。织物反面，纤维束以正面线圈的圈柱呈延伸态覆盖，并可见正面方格效应的轮廓，但没有线圈结构的表观，表面平滑，形成像“镜面”一样的外观，增强了反射达到模糊外界观察者视线的目的而发挥隐视的效果。

2．2新型窗帘原样织物的光学性能分析

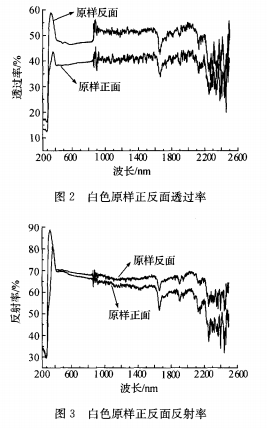

图2、图3是防窥窗帘织物正反面的透射和反射曲线。两图可见，可见光波段织物的正、反面都是反射曲线明显高于透射曲线，说明织物对光的反射作用较强，有利于提高织物的防窥视性能。而且在紫外线波段(280～315 nm)部分，透过率和反射率都很小，大部分光线既没有透过织物也没有被反射，说明这一范围内的紫外线大部分被原料所吸收，使Tricot窗帘织物具有一定的紫外线防护功能。对测得的透射和反射曲线，按波段不同进行分段积分，并得出其面积比，从而得到各波段上的透射和反射平均值，结果见表3。以该平均值表征织物对特定波段光的透射和反射性能。

表3可知，各波段反面平均透过率与平均反射率均大于正面，与图2和图3反映趋势一致。在可见光波段原样织物反面平均透过率比正面平均透过率大4．49，使得室外的光线容易进人室内，而室内的光线不容易透过窗帘到室外，而反面反射率更是达到64．7，可以将大部分光线反射，所设计Tricot织物具备了透光、隐视的效果。

2．3染色后防窥窗帘的光学性能分析

为了测试染色后对窗帘透光、隐视功能的影响，本实验按不同色系分别试染了黄色、紫色两种颜色的面料，对织物透过率和反射率进行测试，结果如图4、图5所示。并对其光学性能与原样进分析对比。
