受阻胺光稳定剂对PP织物抗热老化性能的影响

1.4 试验依据及试验内容
试验依据：GB 7141一1992《塑料热空气曝露试验方法》;GB/T 3923.1一1997《纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定条样法》；
试验内容：（1)用A,B,C,D 4个PP织物试样进行热老化试验，试验温度150℃，观察0、4、8、12、16、20、24、28、32、36 h后试样的脆化情况，并进行拉伸性能测试；
（2)用D、E、F、G 4个PP织物试样进行热老化试验，试验温度150℃，观察0、12、24、36、48、60、72、84、96h后试样的脆化情祝，并进行经向拉伸性能测试。
2 结果与讨论
2.1 不同组分对PP织物杭热老化性能的影响

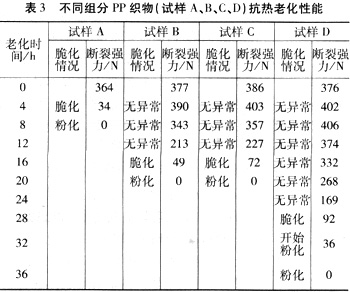

试样A、B、C、D的抗热老化性能试验结果见表3。

从表3可以看出，普通PP织物在150℃条件下很快老化，酚类抗氧剂可以明显改善PP织物的抗热老化性能，酚类抗氧剂与受阻胺光稳定剂组合使用可以大大提高杭热老化效果，而亚磷酸酯抗氧剂对PP织物的长期抗热老化作用不明显。
2.2 受阻胺光稳定剂含量对PP织物杭热老化性能的影响

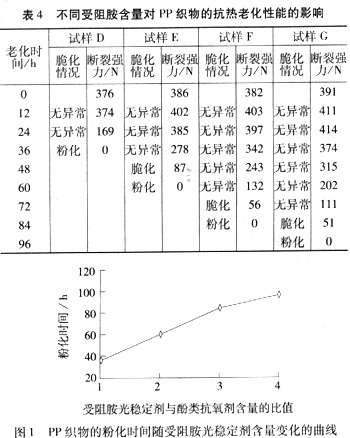

表4、图1示出受阻光稳定剂含量对pp织物抗热老化性能的影响。

• · 络筒机故障排除方法集锦
• · 络筒机工艺设计与质量控制—并线机工艺设计
• · 环锭纺小幅下滑 紧密纺保持稳定
• · 环锭纺生产涤粘纱线毛羽的成因与控制方法探
• · 环锭纺纯粘胶强捻纱的生产工艺要点
• · 环锭纺细纱工序减少用工新途径
• · 环锭纺纺纱工艺流程及顶级设备生产厂家
• · 自动络筒机用乌斯特®清纱器诞辰50周年
• · AC338自动络筒捻接器的保养与检修
• · 自动络筒机如何实现产能最大化？
