聚丙烯(pp)材料在受光或热作用下极易老化,降低了pp制品的使用寿命,因而提高光、热稳定性,延长使用寿命,始终是pp功能化和工程化研究的热点课题。目前对pp抗老化研究大量集中于农用薄膜、土工织物等户外制品,以抗光老化技术的研究较多,除了抗氧剂的应用研究外,受阻胺光稳定剂得到了较多的研究与应用。相对于土工织物等户外制品的抗老化研究,对pp室内织物的抗老化技术研究相对较少。室内织物一般作为装饰或建筑材料使用,如空调过滤网、窗纱等,空调过滤网长期在热空气环境中使用,而且纤维直径细小,如何提高其热老化性能、延长使用寿命成为应用研究的贡耍课题。
一般通过复合主副抗氧剂来提高pp材料的抗热老化性能,酚类抗氧剂是最常用的主抗氧剂,亚磷酸酯和硫酯类抗氧剂是两种常用的副抗氧剂。亚磷酸酯在pp热加工过程‘卜有稳定作用,是纺制抗老化pp单丝时常用的热稳定剂。硫酯类抗氧剂与pp的相容性较差,尤其用于细旦单丝拉丝困难,丝的外观及强度等性能受影响,因而使用效果较差。高分子量受阻胺光稳定剂由于能够有效捕捉自由基,防止自由基的产生、阻止链式反应,因而具有优良的光稳定作用,高分子量受阻胺光稳定剂的这些性能在塑料地膜等制品中得到了验证与应用。笔者通过对高分子量受阻胺光稳定剂、酚类抗氧剂、亚磷酸醋抗氧剂与pp材料的复合熔融纺丝、制网和测试分析,研究受阻胺光稳定剂对pp单丝及织物抗热老化性能的影响。
1 实验部分
1.1 原料
pp切片:H5300.韩国现代公司:
受阻胺光稳定剂:Chimassorb944,汽巴精化公司;
酚类抗氧剂:Iorganox1010,汽巴精化公司;
亚磷酸醋抗氧剂:Irgafos168,汽巴精化公司;
硬脂酸锌:江苏南通新邦化工有限公司。
1.2 仪器、设备
塑料混合机:SB50-200型,杭州恒力塑料机械有限公司;
双螺杆挤出造粒机组:SHJ-35型,南京广达公司;
拉丝机:SJ45 x 25型,连云港祥美机械有限公司;
织机:K84型,杭州崇贤机械公司;
热老化试验箱:CS101一2AB型,重庆银河实验仪器厂;
电子织物强力机:YG(B)026E型,温州大荣纺织仪器有限公司。
1.3 试样制备

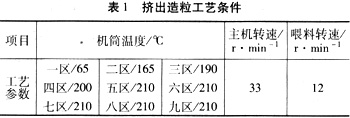

pp单丝:将酚类抗氧剂、受阻胺光稳定剂、亚磷酸酯杭氧剂、硬脂酸锌按不同比例与pp切片在高速混合机混合3min后,投人双螺杆挤出机中挤出、造粒,挤出工艺条件见表1。
造拉后在拉丝机上熔融纺丝,用水平定向拉仲法工艺,以260℃熔融挤出、30℃冷却浴、98℃拉仲浴,30倍的予牵伸和机械拉伸比制成l1 tex的pp单丝试样。
pp织物:通过整经、织网,在织机上制成经纬密度分别为16H/cm、16 H/cm平纹结构的pp网状织物试样。本研究采用的pp织物试样配比见表2。
[1][2][3]下一页>>
