尼龙三角丝纬编弹力织物的染整加工-纺织技术中心

尼龙三角丝纬编弹力织物的染整加工

来源：印染在线　发布时间：2015年01月08日

2.2高温预定形

高温预定形可消除或降低纤维在纺丝牵伸和织造加工中产生的张力不匀,可避免弹性丝在后续工序过度松弛。但“过度定形”会导致织物弹力损失,应根据织物规格和成品弹力要求,合理控制预定形条件。试验根据所用织物厚薄和弹力丝纤度,调整预定形温度为185℃,时间20~30 s。

2.3染色

2.3.1染色工艺与处方

根据染色深浅,分别选用科莱恩公司的NylosanE/N/S型染料染色。

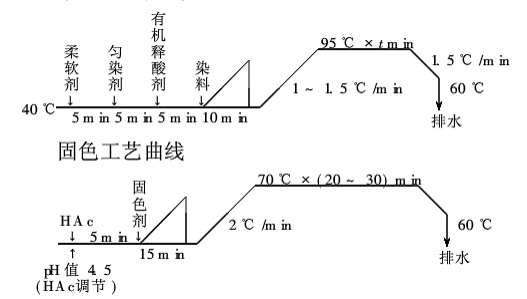

染色工艺曲线

(1)浅色处方与条件

Nylosan E型染料/%(owf)≤0.5

柔软剂ImacolPAM/(g/L)1.0

匀染剂Sandogen CN/(g/L)2.0

有机释酸剂SandacidVS/(g/L)0.5

升温速率/(℃/min)1.0

保温时间/min 10

浴比1∶5

(2)中色处方与条件

NylosanN型染料/%(owf)0.51~2.0

柔软剂ImacolPAM/(g/L)1.0

匀染剂Sandogen CN/(g/L)1.0

有机释酸剂SandacidVS/(g/L)1.0

升温速率/(℃/min)1.0

保温时间/min 20

浴比1∶5

(3)深色处方与条件

Nylosan S型染料/%(owf)2.01~4.00

(特深色>4)

柔软剂ImacolPAM/(g/L)1.0

匀染剂Sandogen CN/(g/L)0.5

有机释酸剂SandacidVS/(g/L)2.0

升温速率/(℃/min)1.5

保温时间/min 30(特深色40)

浴比1∶5

柔软剂的作用是降低织物与设备的摩擦因数,从而减少织物刮痕和折皱痕的产生。有机释酸剂随温度升高逐渐释放出酸,使染浴pH值从弱碱性缓慢滑移至酸性。
