图4、图5

从图4可以看出，不经亚铁离子处理的羽绒纤维白度只有30左右，漂白效果不明显，目测看，依然有很较深的灰色；而随着预处理时间的增加，羽绒纤维白度明显上升，说明亚铁离子处理对于绒纤维漂白有显著效果。在处理10分钟的后，即有一定量的亚铁离子被吸附，在处理时间从10min到50min，吸附量不断增加，白度随之增加；当经亚铁离子预处理50min后，白度的变化不大。此外，由图5可知，蓬松度则随着处理时间的增加而变差，可以理解随着时间的增加，损伤也愈加严重。因此综合考虑白度与蓬松度的影响，优选预处理时间为40min。

2.1.4预处理pH对纤维白度、蓬松度的影响

为考察预处理pH对纤维白度、蓬松度影响，固定FeSO4浓度15%，时间40min，其他因素同3.1.2。漂白后白度结果如图6所示。

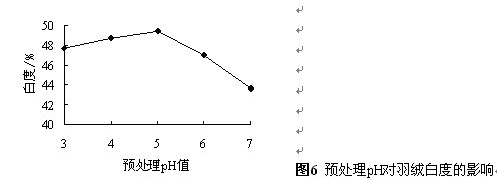

图6

由图6可知，在弱酸性条件pH值为5时白度最佳为49.4，中性条件下白度为43.6，而碱性条件下由于亚铁离子很容易被氧化成三价铁，形成一些有色不溶性的物质沉积在羽毛纤维表面。同时由于亚铁离子减少，催化作用减小，影响漂白效果[5]。在酸性条件下漂白效果好的原因可能是甲酸具有与醛相似的还原性，会对亚铁离子起到防止氧化的保护作用。而且，羽绒的蓬松度在碱性条件下处理后显著下降，在酸性和中性条件下处理基本不变，由蓬松度结果可知，羽绒纤维耐酸不耐碱。因此，选择在弱酸条件下预处理，pH值5左右最为适宜。

2.1.5预处理温度对纤维白度、蓬松度的影响

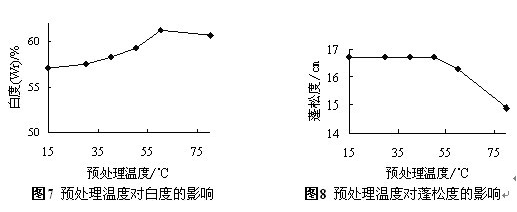

为了考察预处理温度对纤维白度、蓬松度影响，固定硫酸亚铁浓度15%，pH=5，时间40min，其他因素同3.1.2。漂白处理后白度与蓬松度结果如图7、图8所示。
